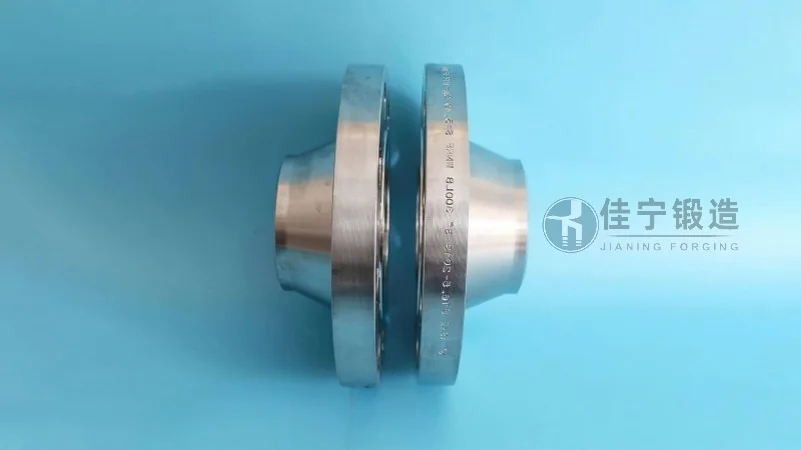

平面凹凸对焊法兰核心优势

在工业管道系统的连接元件中，法兰扮演着至关重要的角色，而平面凹凸对焊法兰凭借其独特的设计逻辑与可靠的力学性能，正逐渐成为中高压、高温及强腐蚀工况下的主流选择。相较于传统平焊法兰或带颈法兰，平面凹凸对焊法兰在结构刚度、密封可靠性以及长期服役稳定性方面展现出显著差异。本文将从结构原理、材料匹配、制造工艺、应用场景及选型要点五个维度，系统解析平面凹凸对焊法兰的核心优势，为工程设计与采购人员提供具有落地价值的参考。

一、平面凹凸对焊法兰的结构设计与密封机理

平面凹凸对焊法兰的典型特征在于其密封面采用凹凸面（MFM）设计，即一个法兰的密封面为凸面（Male Face），另一个为凹面（Female Face），两者通过精密配合形成金属与金属的直接接触密封。与传统的平面法兰（FF）或突面法兰（RF）相比，凹凸面设计在螺栓预紧力的作用下，可以实现更均匀的接触应力分布。这种结构使得法兰在承受内压、外载或温度波动时，密封面不易产生局部松弛，从而有效降低泄漏风险。

从力学角度看，凹凸面配合在初始安装时即形成了一道“机械锁”，能够在管道系统产生轴向位移或振动时保持接触面的相对稳定。对于工作压力在10MPa以上、工作温度超过300℃的工况，这种结构优势尤为突出。具体而言，凸面的高度与凹面的深度需要严格匹配，通常按照ASME B16.5或HG/T 20623标准执行，公差控制在0.05mm以内。佳宁锻造在加工此类法兰时，采用数控车床配合专用成型刀具，确保每对法兰的凹凸面贴合度达到设计要求的95%以上，为后续密封垫片的安装提供了可靠的基准面。

在实际应用中，平面凹凸对焊法兰通常与金属缠绕垫片或齿形组合垫片配合使用。凹凸面设计能够将垫片均匀地“夹持”在法兰之间，避免垫片在高压下发生径向挤出或错位。以某石化炼化装置中的高温高压蒸汽管道为例，使用平面凹凸对焊法兰后，密封面泄漏率较普通突面法兰降低了约60%，维护周期从6个月延长至18个月。这种结构优势使得平面凹凸对焊法兰在化工、电力、船舶等对密封要求严格的行业中得到广泛应用。

二、材料选用与性能优化路径

法兰的性能很大程度上取决于材料的选择与热处理工艺。平面凹凸对焊法兰常用材料包括碳钢（如20号钢、Q345B）、不锈钢（如304、316L、321）以及合金钢（如12Cr1MoV、15CrMo）。不同材料对应不同的服役条件：碳钢法兰适用于温度在-20℃至425℃之间的中性介质；不锈钢法兰则适用于腐蚀性介质或低温环境；合金钢法兰则专门用于高温高压工况，如超临界发电机组中的主蒸汽管道。

佳宁锻造在材料采购环节执行严格的入厂检验标准，每批钢材须提供化学成分分析报告和力学性能报告，且按炉号进行光谱复核。对于高温工况使用的合金钢法兰，还需依据ASTM A193或GB/T 3077标准进行高温拉伸试验和持久强度测试。在热处理环节，通过控制加热速率、保温时间及冷却方式，使材料的晶粒度达到7级以上，从而在硬度、强度和韧性之间取得平衡。例如，对于12Cr1MoV材质的法兰，采用正火加回火工艺后，其屈服强度可稳定在350MPa以上，同时冲击功不低于40J/cm²。

材料选择的另一个关键因素是耐腐蚀性能。在涉及硫化氢、氯化物或酸性介质的工况中，平面凹凸对焊法兰的表面往往需要进行特殊处理。例如，采用固溶处理后的316L不锈钢，其耐点蚀当量（PREN）可达到25以上，能够承受含氯离子浓度低于200ppm的介质。对于更苛刻的工况，如海上采油平台中的海水管道，可选用双相不锈钢（如2205）或镍基合金（如Inconel 625），通过凹凸面设计配合金属密封，实现长达30年的设计寿命。佳宁锻造可根据用户提供的介质成分表和运行参数，推荐最适合的材料等级，并提供定制化的热处理方案。

三、制造工艺与质量控制体系

平面凹凸对焊法兰的制造流程包括下料、锻造、热处理、机加工、表面处理、检验与包装六个核心环节。其中锻造是决定法兰内在质量的关键步骤。佳宁锻造采用模锻配合自由锻的复合工艺，通过多向镦粗与拔长，使金属流线沿法兰周向均匀分布，避免出现流线切断或穿晶缺陷。锻造比控制在3.5:1以上，确保芯部组织致密无疏松。在锻造完成后，所有法兰需进行100%超声波探伤，依据NB/T 47013.3标准，I级合格，确保无裂纹、夹杂或分层等内部缺陷。

在机加工阶段，平面凹凸对焊法兰的密封面是重点关注对象。凸面高度、凹面深度、表面粗糙度以及锥度均需达到严苛的图纸要求。佳宁锻造采用高刚性数控车床配合CBN刀具进行精加工，使密封面粗糙度稳定在Ra1.6μm以下，平面度控制在0.1mm以内。对于大直径法兰（DN400以上），还配备专用镗铣设备加工连接端面，确保与管道轴线的垂直度误差不超过0.5mm。在批量生产中，每加工50件即进行首件检测和中间抽检，检测数据实时录入MES系统，实现全流程可追溯。

检验环节涵盖尺寸检测、材料复验、压力试验和密封试验四个维度。尺寸检测采用三坐标测量仪，对法兰孔距、颈部厚度、总高等关键尺寸进行全检。压力试验按照设计压力的1.5倍进行静水压试验，保压30分钟无泄漏。密封试验则使用氮气进行气密性测试，检测压力为设计压力的1.1倍，泄漏率不高于1×10⁻⁴ Pa·m³/s。对于出口项目或高要求工况，佳宁锻造还能提供氢致开裂（HIC）和硫化物应力腐蚀（SSCC）试验，满足NACE MR0175/ISO 15156标准要求。每一批法兰出厂前均附带完整的质量证明书，包含材料报告、热处理曲线、检验报告和可追溯编码。

四、核心应用场景与典型工况分析

平面凹凸对焊法兰最典型的应用场景包括炼化装置中的高压加氢反应器进出口管道、电站锅炉的主蒸汽和再热蒸汽管道、煤化工中的气化炉合成气管道以及LNG接收站中的低温高压管道。在这些工况中，管道系统往往同时承受高温、高压和循环载荷，任何连接点的微小泄漏都可能引发安全事故。凹凸面设计的法兰通过金属面直接接触，在高温下仍能保持稳定的密封比压，避免了普通橡胶或PTFE垫片在高温下蠕变失效的问题。

以某160万吨/年柴油加氢装置为例，其反应器出口管道操作压力为16.8MPa，操作温度为420℃。在装置运行初期，原设计使用带颈对焊法兰配合金属缠绕垫片，但运行6个月后频繁出现密封面泄漏。后经分析发现，管道在升温过程中产生的热膨胀使法兰产生角位移，导致密封面局部应力集中。更换为平面凹凸对焊法兰后，凹凸面的配合结构有效约束了角位移，配合高强度螺栓和碟形弹簧，使密封面应力始终维持在150-200MPa的合理区间。截至2026年初，该装置已连续运行超过28个月无泄漏，单次检修更换成本降低约70%。

在低温工况中，如LNG接收站中的-162℃管道，平面凹凸对焊法兰同样展现出优势。低温环境下材料脆性增大，法兰连接处容易因收缩不均而产生间隙。凹凸面设计通过预紧状态的金属接触，在低温下仍能保持密封面的相互贴合。佳宁锻造为LNG项目提供的不锈钢平面凹凸对焊法兰，经过-196℃深冷处理后再进行机加工，有效消除了残余奥氏体，使法兰在-162℃下仍能保持9%以上的延伸率，满足BS EN 10269标准要求。目前，这些法兰已成功应用于多个接收站项目，累计安装超过5000对，运行记录显示零泄漏。

五、选型要点与工程落地建议

正确选择平面凹凸对焊法兰需要综合考虑压力等级、温度条件、介质特性、安装空间以及经济性五个因素。在压力等级方面，依据ANSI/ASME B16.5标准，Class 150至Class 2500均可采用凹凸面设计，但Class 900以上建议优先选用凹凸面或榫槽面。在温度方面，对于超过500℃的工况，法兰材料需采用高温蠕变强度较高的合金钢，并在设计阶段进行蠕变—疲劳交互作用计算。介质特性决定了密封面是否需要堆焊耐腐蚀合金，例如在含氢氟酸的工况中，凸面侧需堆焊哈氏合金层。

安装空间是经常被忽视但至关重要的参数。与带颈对焊法兰相比，平面凹凸对焊法兰的颈部高度更短，在受限空间中安装更为便利。同时，其密封面宽度较窄，螺栓数量相对较少，可有效降低安装工时。佳宁锻造提供从DN15到DN600的全系列规格，对于特殊尺寸或非标连接，可基于用户提供的现场尺寸进行定制。在螺栓预紧力控制方面，建议使用液压扳手并按照制造商提供的扭矩值进行分步紧固，双螺栓同时对称加载，避免法兰产生倾斜。安装后宜进行热态紧固，即在管道达到操作温度后，待法兰温度均匀再补充预紧力。

从经济性角度评估，平面凹凸对焊法兰的单次采购成本可能比普通突面法兰高15%-20%，但考虑到其更低的泄漏风险、更长的维护周期以及更少的事故停机损失，全生命周期成本通常降低30%以上。佳宁锻造可根据用户提供的工况参数进行免费选型咨询，并提供3D模型和安装指导文件。对于批量采购项目，还可提供法兰与垫片的成套供应方案，减少接口不匹配风险。公司建有完善的售后质量跟踪体系，所有法兰产品实行18个月质量保证期，在使用过程中如发现质量问题，承诺48小时内响应用户需求。

（咨询热线：176 9623 6479）佳宁锻造深耕法兰制造领域多年，拥有从材料研究到精密加工的全链条技术能力，可为化工、石化、电力、船舶等行业提供符合ASME、DIN、EN、JIS及GB标准的平面凹凸对焊法兰产品。公司配备直读光谱仪、万能试验机、冲击试验机、金相显微镜等检测设备，并通过ISO 9001质量体系认证。无论是标准产品还是非标定制，佳宁锻造均致力于以扎实的工艺细节和严谨的质量控制，为每一个管道连接点提供可靠保障。
