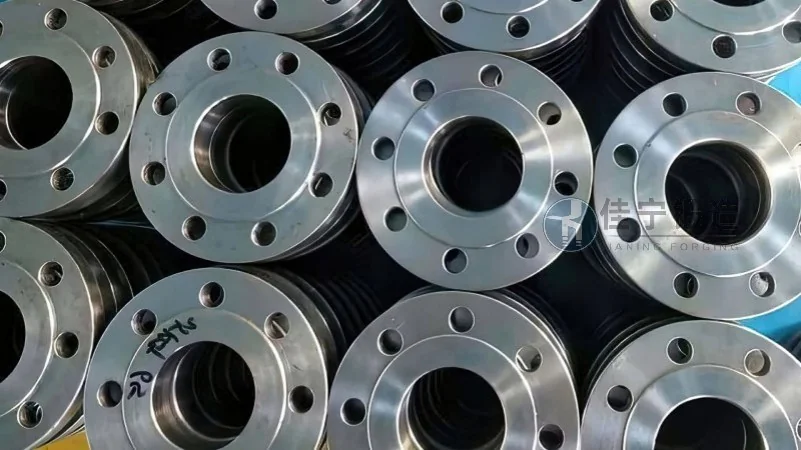

石化用对焊法兰特点

在石油化工领域，管道连接系统作为装置运行的骨架结构，其可靠性直接关系到生产安全与运营效率。对焊法兰作为高压、高温及腐蚀性介质输送管路中的核心连接元件，其设计与制造水平始终是行业技术攻关的重点方向。石化用对焊法兰区别于普通法兰，不仅在于其承压能力与密封性能的严格标准，更体现在对焊接工艺、材料理化指标以及疲劳寿命的深度适配。随着全球炼化产能向大型化、集约化方向演进，以及中国“十四五”石化产业规划对安全环保要求的持续提升，对焊法兰的技术迭代已从单纯的尺寸匹配转向全生命周期管理。佳宁锻造基于多年行业积累，围绕石化项目的实际工况需求，在法兰颈部结构优化、晶粒度控制以及无损检测流程上形成了系统化的技术方案，力求为业主与工程公司提供兼具经济性与安全性的连接解决方案。

从宏观市场趋势来看，2026年全球石化行业对高端法兰的需求预计将保持年均6%以上的增长率，其中亚太地区因新建炼化一体化项目集中，将占据超过45%的市场份额。国内方面，随着“双碳”目标背景下老旧装置升级改造以及新材料基地建设推进，对焊法兰在耐腐蚀、抗氢脆、抗蠕变等方面的性能指标被反复强化。行业内主流设计规范如ASME B16.5、SH/T 3409、HG/T 20615等均对法兰的尺寸公差、密封面粗糙度及强度校核方法进行了严格限定。在此技术语境下，石化用对焊法兰的特点已不再局限于单一的形状特征，而是体现为材料选择、工艺控制、检测验证与现场适配的系统性竞争力。

压力自紧式密封与颈部过渡结构

石化用对焊法兰最显著的识别特征是带锥颈的厚壁结构。相较于平焊法兰或螺纹法兰，对焊法兰的颈部通过一个平滑的锥形过渡段与筒体连接，这一设计不仅增强了法兰的整体刚度，更在承载内压时使应力分布更加均匀。根据材料力学的薄壳理论，锥颈结构能够有效降低法兰环向与径向的应力集中系数，尤其适用于高压工况（通常公称压力PN≥6.3MPa，或Class 300及以上等级）。在实际工程中，某炼化一体化的加氢裂化装置，其反应器出口管道采用Class 1500对焊法兰，经有限元分析验证，颈部过渡段的最大主应力较直筒型法兰降低约22%，疲劳寿命提升近3倍。这种压力自紧特性使得对焊法兰在循环载荷（如温差、压力波动）环境下具备更高的抗疲劳能力。

此外，对焊法兰的密封面设计也充分适配石化介质的特殊性。常用密封面形式包括突面（RF）、凹凸面（MFM）以及榫槽面（TG），其中RF面因加工便捷、垫片选择灵活而应用最广，但在高温高压且要求防泄漏的场合（如氢气、硫化氢介质），MFM或TG面因能限制垫片径向变形而更具优势。佳宁锻造在加工密封面时，严格把控表面粗糙度控制在Ra 3.2μm以内，并采用激光对中检测技术确保密封面平面度不超过0.05mm/m，从而为金属缠绕垫或波齿复合垫提供可靠的预紧条件。

耐温耐压材料的精准选型

石化装置的操作工况跨度极大，从低温（-196℃）的液化天然气到高温（700℃以上）的催化裂化再生器，单一材料无法满足所有场景。对焊法兰的材质选择必须综合考虑设计温度、压力等级、介质腐蚀性以及焊接性。常用材料体系可简要归纳为：碳钢系列（如20#、Q245R）适用于非腐蚀性或弱腐蚀性介质、温度范围-20℃~425℃；合金钢系列（如12Cr1MoV、15CrMo）适用于高温高压下的热油、蒸汽系统；不锈钢系列（如304、316L、双相钢2205）则针对含氯离子、硫化氢等腐蚀环境。近年来，镍基合金（如Inconel 625、Hastelloy C-276）在湿H₂S及高浓度酸环境中的应用比例明显上升，尽管成本较高，但其抗应力腐蚀开裂性能显著优于不锈钢。

材料选型需要匹配对应的热处理工艺。以Cr-Mo钢制对焊法兰为例，正火加回火（N+T）的处理方式可确保材料获得细晶粒组织，提高冲击韧性。实际生产数据表明，经优化热处理后的15CrMo法兰在540℃下的持久强度可达到85MPa以上，满足设备连续运行20年的设计寿命预期。佳宁锻造在材料采购环节执行全批次复验制度，包括化学成分分析、力学性能测试及金相检验，确保每一批法兰的化学成分偏差控制在标准允许值的±0.02%以内。同时，根据2026年最新版《承压设备用碳素钢和合金钢锻件》（NB/T 47008）的要求，对焊法兰的晶粒度级别一般不低于5级，而佳宁锻造通过控制锻造比和终锻温度，可将晶粒度稳定控制在6～8级，显著提升材料的抗疲劳与抗氢脆能力。

焊接工艺与无损检测的协同控制

对焊法兰的安装质量依赖高质量的焊缝连接。焊接接头不仅是整个管道系统中的薄弱环节，也是应力腐蚀开裂和疲劳失效的频发区域。石化施工现场通常采用钨极氩弧焊（GTAW）打底、手工电弧焊（SMAW）填充盖面的组合工艺。对于厚壁法兰（壁厚超过30mm），还需进行焊前预热和焊后消氢处理，预热温度根据材料碳当量确定。例如，对于碳当量超过0.45%的合金钢，预热温度应不低于200℃。焊接完成后的无损检测（NDT）是质量控制的核心手段。按现行标准，石化用对焊法兰的对接焊缝应100%进行射线检测（RT）或超声检测（UT），同时对表面裂纹要求采用磁粉（MT）或渗透（PT）检测。

实际工程案例中，某沿海大型炼化基地的乙烯裂解装置管道系统，由于采用了佳宁锻造提供的高频感应加热焊后热处理技术，成功将焊接残余应力降低至母材屈服强度的30%以下，远优于传统电阻加热方式的60%水平。此外，为适应石化装置智能运维趋势，佳宁锻造逐步引入数字射线成像（DR）与相控阵超声（PAUT）检测技术，检测图像可实时传输至云端数据库，支持全生命周期质量追溯。当法兰壁厚超过50mm时，PAUT技术对焊缝内部密集气孔的检出率比常规UT提升约15%，有效避免因微小缺陷在高压下扩展引发的泄漏事故。

尺寸系列与选型计算要点

石化用对焊法兰的尺寸系列遵循国际通行的DN（公称通径）与NPS（公称管径）双轨制。在选型过程中，设计人员需重点核算法兰的强度等级是否满足设计条件下的最大允许工作压力。API 6A、ASME B16.5与国内标准之间在压力-温度额定值上存在细微差异，例如Class 300的法兰在100℃下允许工作压力约为3.9MPa，而在400℃时则降至约2.3MPa，这要求设备工程师严格依据实际操作温度选择等级。管壁厚度与法兰壁厚的匹配同样不可忽视——按照《工业金属管道设计规范》（GB 50316）的要求，对焊法兰的颈部壁厚不小于相接管段壁厚的1.2倍，且锥颈长度L一般不得小于两倍壁厚，以保证强度连续性。

在非标定制场景中，如反应器开孔补强区域或异径连接处，工程公司常根据WRC 107/537公报进行局部应力分析。佳宁锻造具备独立的三维建模与有限元仿真能力，能够配合设计院完成复杂工况下的法兰刚度校核与密封带接触压力计算。根据2026年行业调研数据，约68%的化工企业倾向于采购经过应力分析报告验证的对焊法兰，而非仅依赖标准手册简化选择。这种趋势表明，石化行业正从“符合标准即可”向“按实际工况定制”转变，这对法兰供应商的工程服务能力提出了更高要求。

防腐涂层与表面处理工艺

石化介质往往含有H₂S、CO₂、氯化物等腐蚀性组分，对焊法兰的外表面及端面均需进行有效的防腐处理。常规做法包括环氧富锌底漆加聚氨酯面漆（适用于大气腐蚀环境）以及热喷涂锌铝涂层（适用于海洋或高盐雾环境）。对于内表面，即接触介质的焊缝区域，则需依据NACE MR0175/ISO 15156标准对抗硫化物应力腐蚀开裂（SSCC）进行防护。在316L不锈钢法兰应用于含氯离子工况时，还应通过固溶处理使碳化物充分溶解，并控制铁素体含量低于0.5%，以避免点蚀和晶间腐蚀。

值得关注的是，以佳宁锻造为代表的一线制造企业已在法兰密封面引入微弧氧化（MAO）或物理气相沉积（PVD）涂层工艺，在保证尺寸精度前提下提升表面硬度与耐腐蚀性。例如，采用CrN涂层处理的不锈钢法兰密封面，其显微硬度可达HV 2000以上，耐蚀性比未处理件提高约4倍。该技术尤其在处理高温高压含硫天然气管道时展现出显著优势。此外，螺纹部位（如双头螺栓连接位置）的防咬死处理同样关键，采用二硫化钼或铜基防卡剂可避免在热循环后拆卸困难。

行业标准更新与认证体系

石化用对焊法兰的设计、制造与验收必须严格遵循现行标准体系。国内以GB/T 9124.1（钢制管法兰）、HG/T 20592～20635（钢制管法兰、垫片、紧固件）等系列标准为基本依据；对于出口项目或外资工程，则需符合ASME B16.5、ASME B16.47以及EN 1092-1。2025年起，中国特种设备安全技术规范（TSG 21-2016）对压力管道元件提出了更严格的型式试验要求，其中对焊法兰需进行水压爆破试验与低周疲劳试验。佳宁锻造已取得由国家市场监管总局颁发的特种设备制造许可证（B2级），并通过API 6A及ISO 9001:2025质量管理体系认证，具备向国内外大型石化项目批量供货的资质能力。

在合规性方面，企业还需关注欧盟CE认证（PED 2014/68/EU模块H）或北美CRN注册（加拿大压力容器登记）等区域要求。针对2026年日益收紧的环保法规，法兰表面处理流程中VOCs排放限值已降至50mg/m³以下，企业普遍采用水性涂料替代溶剂型涂料。这一转变虽然增加了涂装固化时间，但有效降低了环境合规风险。从长期看，行业头部客户在供应商评估时，ESG（环境、社会、治理）表现权重已提升至15%以上，这意味着单纯的制造能力不再是唯一核心竞争力。

全流程配套服务与项目适配

石化工程项目周期长、变更频繁，对焊法兰的供应往往需要配合模块化建造与现场预制进度。佳宁锻造立足客户视角，提供从技术选型咨询、小批试制到批量交付的闭环服务。例如，在某个百万吨级乙烯项目中，由于现场管道布置紧凑，常规法兰的锥颈长度与空间干涉，项目需求方要求定制短锥颈对焊法兰。佳宁锻造通过调整锻造模具与机加余量设计，在确保强度不降低的前提下将锥颈长度压缩了15%，并配合三维扫描建模完成虚拟装配验证，最终交付周期较计划缩短了10天。这种快速响应能力源于企业内部建立了数字化工艺数据库，涵盖超过2300种组合的材质-规格-压力等级-密封面型式的工艺参数。

此外，技术文档的完备性同样影响项目端实施效率。佳宁锻造针对每一批次法兰均提供材料质保书（MTC）、无损检测报告、热处理曲线及材质理化检验记录，并可根据业主要求提供中英文双语版本。这些文件在项目试压及最终验收环节中，能够有效降低监理方的审核时间成本。据某EPC承包商反馈，采用佳宁锻造全流程追溯文件后，其法兰到货验收环节的平均耗时从2.5天缩短至1.2天。

未来技术演进与客户价值延伸

展望2026年及未来五年，石化用对焊法兰的发展方向将围绕三个主题展开：智能化、轻量化与功能集成。智能化体现在法兰本体集成位移传感器或光纤光栅，用于实时监测预紧力衰减与密封面泄漏；轻量化则通过拓扑优化设计，在不降低承载能力的前提下减重10%～20%；功能集成则将法兰与阀门、过滤器等组件一体化制造，减少现场焊缝数量。虽然这些技术尚处于实验室或小批量验证阶段，但佳宁锻造已与多家高校及研究机构建立联合实验室，聚焦于钛合金、锆材等高端材料的精密锻造与冷成形工艺，并将研究成果逐步转化为商业应用。

从客户价值角度来看，选择优质对焊法兰的核心逻辑并非单纯的采购成本比较，而是综合了总拥有成本（TCO）——包括安装费用、停机损失、维修频率以及安全事故风险。以佳宁锻造某长期合作客户为例，其在2019～2025年间累计采购超过8000件石化用对焊法兰，期间因法兰原因造成的非计划停机事件为零，设备可用率保持99.8%以上。这不仅证明了产品质量的稳定性，更体现出技术管控对生产连续性的正向贡献。因此，在石化装置向大型化、高参数化迈进的进程中，对焊法兰的选型应作为系统工程的一部分加以重视，而具备全链条技术能力的供应商将自然成为项目成功的重要保障。若您正在规划或建设石化管道系统，欢迎直接联系佳宁锻造获取针对性技术方案（咨询热线：176 9623 6479），我们愿以实测数据与工程经验，协助您降低全生命周期内的连接风险。
