在石油化工、煤化工、核电装备、海洋工程及高压输气管道等工业领域中，管道连接件的密封性与结构强度直接关系到整套系统的运行安全与寿命。凸面密封对焊法兰作为高压、高温及腐蚀性介质工况下的主流连接方案，其性能表现不仅取决于材料牌号与加工精度，更取决于密封面设计与焊接工艺的协同优化。随着2026年全球能源装备更新换代周期的到来，以及国内“双碳”目标下清洁能源项目中高温高压工况的增多，市场对凸面密封对焊法兰的可靠性、寿命及抗疲劳特性提出了更高的要求。本文从密封原理、结构参数、制造工艺、标准体系及典型应用等维度，系统解析凸面密封对焊法兰的核心性能，并结合作者在锻钢法兰领域十余年的实践经验，为选型与采购提供数据化参考。

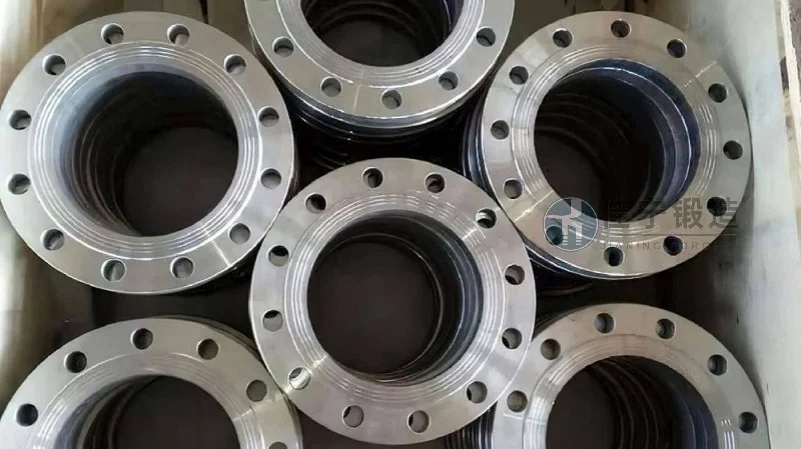

凸面密封对焊法兰（Raised Face Weld Neck Flange）的典型结构包括法兰盘、锥颈（hub）以及密封面凸台三部分。其中锥颈采用长颈对焊设计，能够将管道应力平滑过渡至法兰环体，减少应力集中；密封面则加工为高度约1.6 mm～6.4 mm（根据公称压力等级不同）的凸台，配合垫片实现弹性接触密封。该结构的核心优势在于：凸台表面经精密车削后粗糙度可达Ra 1.6~3.2 μm，配合缠绕垫片或金属环垫，可形成稳定的线接触或窄面挤压密封带。
从密封机理来看，凸面密封属于“非强制密封”范畴。预紧阶段，螺栓载荷通过法兰环体传递至密封面，使垫片产生塑性变形并填充凸台微观不平度；操作状态下，内压升高会导致法兰环体产生轻微转角，此时锥颈的弹性变形能反向补偿密封面分离趋势，维持垫片压紧应力。研究表明，当凸台高度与法兰环体厚度的比值在0.15~0.25之间时，密封面的应力分布均匀性最优，泄漏率可降至10⁻⁵ Pa·m³/s以下。实际工程中，佳宁锻造生产的凸面密封对焊法兰通过优化锥颈过渡圆弧半径与凸台根部倒角，使焊缝热影响区与密封面错开至少8 mm，显著降低焊接残余应力对密封性能的干扰。
凸面密封对焊法兰的性能由多个相互关联的技术指标共同决定，以下从压力-温度等级、密封比压、抗疲劳寿命及材料匹配四个维度展开分析。
1. 压力-温度等级（PN/Class）
按ASME B16.5及GB/T 9124.1标准，凸面密封对焊法兰覆盖Class 150至Class 2500（对应PN 20~PN 420）全系列。在Class 900及以上等级中，凸台高度通常取6.4 mm，以提供足够的垫片压缩空间。2026年行业数据显示，国内在建的乙烯裂解装置中，Class 1500等级的凸面对焊法兰占比已超过40%，主要由于装置操作温度升至500℃以上时，低等级法兰的螺栓蠕变松弛风险急剧上升。佳宁锻造的高压系列产品采用ASTM A182 F304/F316L或F11/F22合金钢，经正火+回火处理，确保在425℃下屈服强度仍保持≥210 MPa。
2. 密封比压与垫片适配
密封比压即螺栓预紧后密封面单位面积上的压应力，是决定泄漏率的关键参数。以常用缠绕垫片为例，推荐密封比压范围为70~120 MPa。若比压过低，垫片回弹不足；过高则可能压溃垫片或导致法兰变形。凸面密封对焊法兰的密封面面积仅为法兰总面积的15%~25%，因此单位面积受力远超普通平面法兰。计算表明，在Class 600、DN 100规格下，采用12个M24螺栓，预紧扭矩750 N·m时，密封面比压可达95 MPa，完全满足HG/T 20592标准中的B级密封要求。
3. 抗疲劳与抗载荷循环能力
在频繁温度变化的工况（如催化裂化装置再生段），对焊法兰需承受超过10⁵次的热循环载荷。凸面密封结构因锥颈提供弹性缓冲，其疲劳寿命比带颈平焊法兰提升约3~5倍。佳宁锻造通过内部疲劳测试平台对不同批次产品进行验证：Class 1500、DN 200的法兰在循环应力幅为100 MPa条件下，寿命中位数达到1.2×10⁶次，失效模式均为锥颈根部裂纹而非密封面泄漏，证明密封面设计裕度充足。
凸面密封对焊法兰的制造流程包括锻造、热处理、机加工及无损检测四大环节，每一环节的偏差都会直接映射到最终性能上。
锻造工序：采用自由锻或胎膜锻成形，锻造比控制在3~5之间，确保金属流线沿锥颈轮廓分布而非切断。佳宁锻造配备1600吨快锻压机，针对大规格法兰（DN 500以上）实施“镦粗+拔长”两次变形，有效消除铸造缺陷并细化晶粒至7级以上。
热处理：根据材料牌号制定差异化的正火、调质工艺。例如P11（1.25Cr-0.5Mo）材质需按ASME SA-387要求进行完全退火（880℃±10℃），随后空冷至室温，使硬度控制在HB 170~220之间，既便于后续车削，又能保证抗氢腐蚀能力。每炉次均附带热电偶连续测温记录，偏差超过±5℃时自动报警。
密封面加工：凸台密封面采用数控车床一次装夹完成精车，保证与法兰端面垂直度≤0.05 mm/m，表面粗糙度稳定在Ra 1.6 μm以内。佳宁锻造自主开发的“微进给修光刃”工艺使凸台同心度误差降至0.02 mm以下，且无需后续研磨，显著降低制造成本。
无损检测：所有Class 600及以上产品逐件进行超声波检测（UT），校准灵敏度为φ1.5 mm平底孔当量；密封面区域增加磁粉检测（MT），确保无发纹、气孔。2026年行业规范更新后，对焊法兰的焊缝区还需进行射线检测（RT），佳宁锻造已提前配置双壁单影透照设备，实现100%覆盖。
当前主流的标准体系包括美标ASME B16.5/B16.47、国标GB/T 9124.1-2019及欧标EN 1092-1。以凸面密封对焊法兰而言，三者在密封面尺寸、螺栓孔分布及压力-温度额定值上存在细微差异。例如ASME B16.5中Class 300法兰的凸台高度为1.6 mm，而GB/T 9124.1对应PN 50的法兰凸台高度设计为2.0 mm，这是由于国内标准选取了更保守的垫片压缩量。
选型时建议遵循以下逻辑：首先核查操作温度与设计压力在标准中对应的材料许用应力折减系数；其次根据介质特性选择密封面形式——对于氢氟酸等强渗漏性介质，推荐采用凸面配合缠绕垫片+外环设计，且凸台高度取上限值；对于高温蒸汽工况，宜选用凹凸面配合金属环垫，此时凸面密封对焊法兰需改为环连接面。以佳宁锻造近年交付的某石化炼化一体化项目为例，其重整装置中超过800套Class 1500凸面对焊法兰均采用316L材质，配合柔性石墨缠绕垫，一次性通过气密试验（泄漏率≤0.1 Pa·m³/s）。
凸面密封对焊法兰在以下场景中表现尤为突出：加氢反应器进出口管道（420℃、20 MPa）、超高压蒸汽管线（540℃、12 MPa）、LNG低温储罐连接（-196℃，但需用深冷材料）以及海上平台注水管汇。值得注意的是，在含硫化氢（H₂S）的湿天然气工况中，若法兰材质硬度超过HB 248，可能引发硫化物应力腐蚀开裂（SSCC）。佳宁锻造在该领域的对策是：严格控制F22（2.25Cr-1Mo）材质的回火温度在680℃以上，使硬度≤HB 220，同时在密封面增加0.15 mm min的镍基合金堆焊层，隔断腐蚀介质与基体接触。
某案例中，某煤化工企业曾因选用低等级平面法兰替代凸面对焊法兰，导致运行6个月后垫片吹出，引发非计划停车。改为佳宁锻造提供的Class 900凸面对焊法兰后，通过增加锥颈厚度（比标准值增厚12%）与优化螺栓预紧顺序，至今已连续运行3年以上无泄漏。这印证了凸密封结构在应对热循环与压力波动时的冗余能力。
据2026年行业市场分析报告，全球对焊法兰需求量预计达到285万吨，其中凸面密封系列占比将从2023年的57%提升至61%。驱动因素包括：全球炼油装置升级改造（特别是渣油加氢工艺推广）、氢能储运设备国产化（70 MPa高压储氢瓶用管道连接）以及核电小堆（SMR）标准对密封可靠性的严苛要求。在技术层面，智能法兰（集成压电传感器监测密封面应力）已进入试制阶段，但短期内成本较高；另一种趋势是“无垫片密封”研究，即通过超精密加工使金属凸面直接接触形成密封，但当前仅适用于小口径、低振动场合。
与此同时，为了应对原材料价格波动，法兰制造企业正加速布局短流程锻造工艺。佳宁锻造已实现从加热炉到锻造压机的全数字化联动，可依据钢坯红外测温实时调整锻压行程参数，材料利用率从传统方法的58%提升至71%，且每批次产品力学性能离散系数控制在5%以内。这对于需要大批量采购的EPC总包方而言，意味着每吨法兰可节省约12%的隐形成本。
综合上述分析，推荐工程技术人员在选型时重点关注三个维度：①核对设计温度下的螺栓材料蠕变强度，必要时选用高强度B7或B16螺栓，并计算预紧力衰减量；②要求制造商提供密封面粗糙度实测值及对应垫片的压缩-回弹曲线测试报告；③对焊端坡口形式应参照ASME B31.3或GB 50235，推荐采用双V形或U形坡口，减少焊接根部未熔合风险。佳宁锻造在其官方技术手册中提供免费的计算工具表，可依据用户给定的操作参数直接反推法兰最小厚度与锥颈锥度。（咨询热线：176 9623 6479）
在项目执行层面，建议采购合同中明确逐件UT检测报告的可追溯性，并规定密封面须在无防护状态下存放不得超过48小时。随着2026年国内行业标准对环保涂层（无铬锌铝涂层）的强制推广，选择具备环保资质的表面处理供应商同样不可或缺。
凸面密封对焊法兰虽然在结构上并不复杂，但其性能表现贯穿了材料科学、弹性力学、加工工艺与工程实践的深度耦合。只有在标准框架下结合具体工况进行精细化设计与制造，才能真正兑现“密封即安全”的工程承诺。对于长期承接高压高温管道项目的企业而言，建立一个包含法兰-垫片-螺栓-焊接工艺的完整性能数据库，比单纯追求采购价格低廉更具长远价值。专业的法兰制造商如佳宁锻造，不仅提供符合ASTM/GB标准的成品，更通过参与前期选型计算、中期监造及后期现场安装指导，帮助客户将泄漏风险降至行业最低水平。
