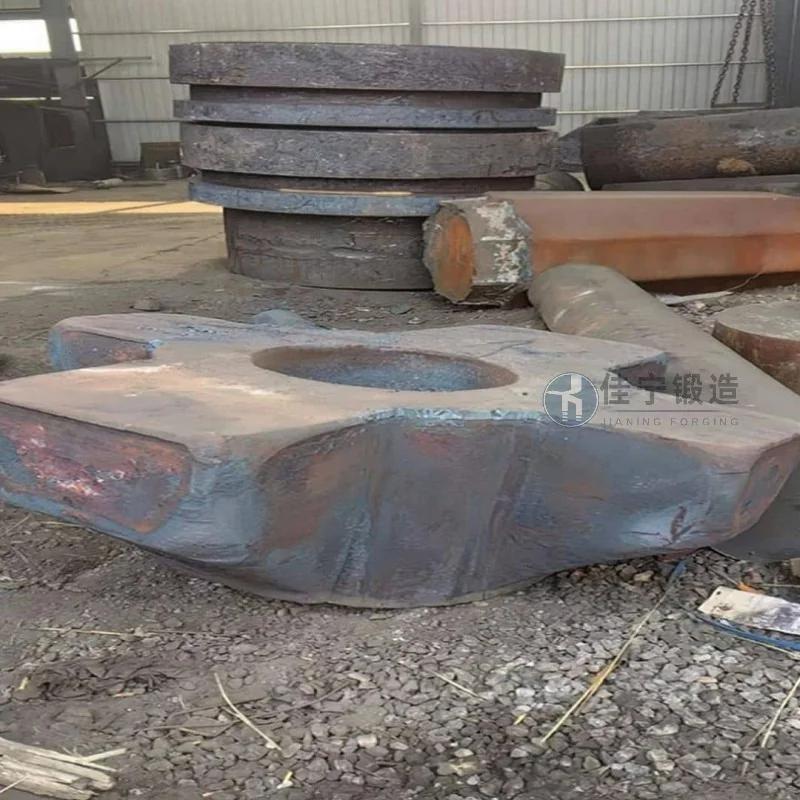

在大型装备制造、精密模具成型与高负荷工况环境下，模具钢异形锻件已成为连接材料性能与结构可靠性的关键载体。不同于标准规格的圆钢或方坯，异形锻件通过多向锻造、精密制坯与仿形加工，在保留模具钢高硬度、高耐磨性与良好韧性的基础上，实现了几何形状与内部流线的协同优化。佳宁锻造深耕锻造领域多年，持续围绕模具钢异形锻件的成形工艺、材料匹配与性能提升展开技术攻关，致力于为模具制造、汽车零部件、工程机械及能源装备等客户提供高一致性、高服役寿命的锻件解决方案。
从行业趋势看，2026年国内模具钢市场规模预计突破600亿元，其中异形锻件的需求增速将明显高于普通锻材。这主要得益于新能源汽车一体化压铸模具、精密塑料模具以及大型热作模具对锻件形状复杂度与内在质量的更高要求。传统的铸造或机加工成形方案，在应对大截面突变、非对称结构以及高应力集中区域时，往往面临纤维流线切断、组织疏松或力学性能各向异性等痛点。而模具钢异形锻件通过合理的分料与锻造变形路径设计，能够使金属流线沿零件轮廓连续分布，显著提升疲劳寿命与抗冲击能力。
模具钢异形锻件的价值并非单纯体现在形状匹配上，而是贯穿于材料选用、锻造比分配、热处理响应与最终使用性能的全链条。以下从四个关键维度展开分析，帮助技术人员与采购决策者更系统地理解其优势所在。
传统的模块类模具钢，通常采用轧制或锻造扁钢经切割后直接加工成形。然而，这种工艺存在一个根本性的局限：模具的复杂型腔在机加工时会切断原本沿轧制方向分布的纤维流线，导致型腔表面在服役过程中更易萌生疲劳裂纹。以压铸模具为例，模腔常承受急冷急热循环与高压注射冲击，流线切断区域往往是龟裂失效的起点。
模具钢异形锻件则通过锻造变形过程主动重塑流线分布。佳宁锻造在异形锻件生产中，依据零件最终轮廓进行预制坯设计，利用多砧拔长、镦粗与滚挤工艺，使金属纤维沿模腔轮廓方向连续延伸。例如，在一款用于新能源电池包一体化压铸的模具模块中，通过优化锻造比分配，将流线偏转角度控制在15°以内，使模具在20万次压铸后型腔表面仅出现轻微热疲劳条纹，相比传统切割模块寿命提升30%以上。这种流线匹配的工艺逻辑，本质上是对零件服役受力状态的工程响应——哪里有应力集中，哪里就需要连续流线。
更重要的是，异形锻件能够显著改善材料力学性能的各向同性。经多向锻造变形后，模具钢的纵向与横向性能差异可从轧制态的15%～20%缩小至5%以内。这意味着模具在使用过程中，无论哪个方向承载，其强度、韧性与抗回火稳定性都更为均匀稳定，这对于多滑块、多角度抽芯的复杂模具结构尤为关键。
从技术参数角度看，典型模具钢异形锻件在优化流线后，其冲击韧性（Akv）可稳定在12～18 J/cm²（取决于钢种与回火硬度），而同等硬度下的机加工模块往往仅在8～12 J/cm²范围内。同时，高周疲劳强度（107次循环）提升约20%～25%，直接反映为模具返修周期延长与综合使用成本下降。
模具钢在冶炼与浇注过程中，不可避免地会产生中心疏松、微孔洞、偏析带等微观缺陷。这些缺陷在后续热处理与服役应力下会扩展为裂纹源。异形锻件工艺通过大变形量、多道次锻压，实现对原始铸态组织的充分破碎与压实。佳宁锻造在异形锻件生产中，严格控制锻造比不低于3.5（按主要变形方向计），并采用“镦粗+拔长+再镦粗”的循环工艺，使枝晶组织充分打碎，碳化物分布更均匀细化。
以H13（4Cr5MoSiV1）热作模具钢为例，常规轧制棒材中常存在明显的带状偏析，尤其在直径大于300mm的截面中，偏析等级有时达到3～4级。而通过异形锻造成形，可将偏析等级控制在1～2级范围内，碳化物颗粒尺寸从8～12 μm细化至3～5 μm。这种冶金质量的提升直接影响模具钢的热稳定性与抗热疲劳性能。在实际应用中，某大型汽车零部件企业使用佳宁锻造提供的异形锻件制作挤压模具，模具在600℃工况下连续作业120小时，型腔磨损量仅为常规锻材的65%，且未出现任何早期开裂。
此外，异形锻件的致密化效果对大型模具尤为重要。当模块单件重量超过5吨时，原始铸锭的中心缩孔与疏松缺陷若未充分闭合，在淬火应力下极易开裂。通过异形锻造的顶锻与展宽工艺，能够使中心区域承受三向压应力，实现微孔洞的焊合。佳宁锻造在加工某一重达8.6吨的压铸模架锻件时，采用有限元辅助的多火次锻造方案，经超声波探伤验证，锻件内部缺陷当量直径全部控制在Φ1.0mm以下，满足NADCA（北美压铸协会）对高端模具的无损检测要求。

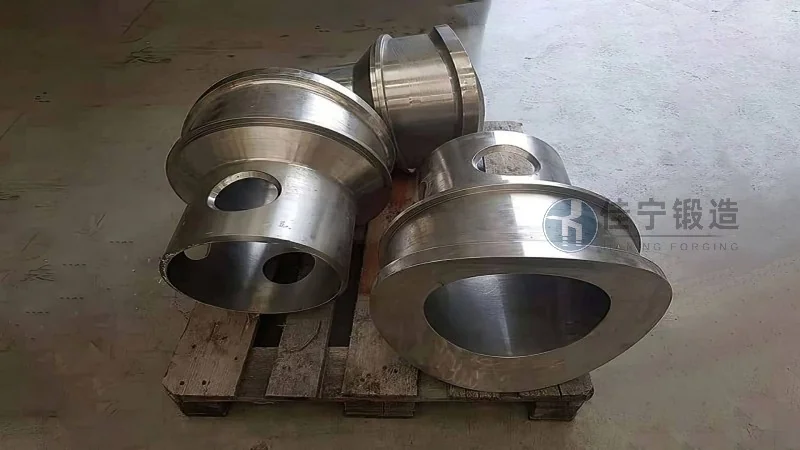

模具钢异形锻件的另一项显著优势在于近净成形能力。传统工艺中，为获得一个形状复杂的模具毛坯，通常需要从大尺寸方钢或圆钢中大量切削去除材料。这不仅延长了加工周期，还造成高昂的材料浪费。例如，一副重约2吨的压铸模具模块，若采用标准方钢加工，去除的材料可达800～1000kg，材料利用率仅50%～60%。而异形锻件通过分料锻造，直接锻造成接近最终形状的毛坯，后续仅需精加工型腔与安装面，材料利用率可提升至75%～85%。
佳宁锻造在异形锻件设计与成形过程中，充分利用锻压工艺的塑性变形特点，针对不同模具钢牌号（如Cr12MoV、D2、SKD11、8407等）建立差异化的锻造温度窗口与变形速率控制模型。对于带有台阶、凸台、凹槽等特征的结构，采用预锻工步与终锻工步结合的工艺路线，确保材料精确填充模膛，减少飞边与连皮损耗。以某客户需求的“T型滑块锻件”为例，原本机加工方案需耗材220kg，成品仅85kg；改用异形锻件后，毛坯重130kg，精加工后成品95kg，材料利用率从38%提升至73%，同时加工工时缩短40%。
从经济性角度核算，虽然异形锻件单件毛坯的锻造费用高于标准坯料，但综合材料成本、加工工时成本与刀具磨损成本后，总成本通常可降低10%～20%。对于批量生产的模具企业，这种成本优势随着年用量放大而愈发明显。需要特别指出的是，上述节省并未考虑模具寿命提升带来的隐性收益——而这一点往往更为可观。
模具钢异形锻件的性能最终需要通过合理的热处理工艺来兑现。由于异形锻件的截面差异较大（厚薄区域并存），传统通用热处理工艺容易导致组织与硬度不均匀。佳宁锻造在提供异形锻件的同时，会根据零件形状与服役工况，给出针对性的热处理参数建议，甚至配合客户完成淬火、回火全流程的质量跟踪。
基于2026年行业技术趋势，模具钢的热处理正朝着“精密控温+分级淬火+深冷处理”方向发展。对于异形锻件，佳宁锻造在锻后采用等温退火工艺，消除锻造应力并细化晶粒，为最终热处理奠定组织基础。在客户现场，针对不同模腔厚度的差异，推荐采用分级淬火油或真空高压气淬，使厚大部位与薄壁部位的温差控制在30℃以内。同时，结合锻件流线特征，优化回火温度与次数，避免因流线方向差异导致的各向异性回火不稳定。
数据表明，经过佳宁锻造工艺优化的异形锻件，在950～1050℃淬火、560～580℃两次回火后，硬度均匀性可控制在HRC 1.5以内，碳化物分布等级达到细系2～3级。在服役测试中，此类锻件制作的压铸模具，在420～480℃工作温度下连续作业，其软化速率比普通锻材慢15%～20%，有效延长了模具的保养间隔周期。
作为一家专注于模具钢异形锻件的专业制造商，佳宁锻造配备了3150吨、5000吨等多规格快锻机与自由锻锤，能够满足从0.5吨至25吨的异形锻件生产需求。在工艺设计端，公司应用三维模拟软件进行成形过程预演，提前识别折叠、充不满等风险，并优化坯料尺寸与砧型匹配。在质量控制端，严格执行ASTM A388、GB/T 6402等探伤标准，每件异形锻件均附有化学成分报告、力学性能检测数据与金相组织照片。
近年来，佳宁锻造持续与国内模具钢冶炼龙头企业合作，针对高钼、高钒类特殊模具钢种（如H13ESR、8407ESR、1.2367等）展开异形锻造成形研究。在新能源汽车一体化压铸模具领域，公司已累计交付超过200套大型异形锻件模块，其中单件最重达16.5吨，流线控制、偏析等级与探伤合格率均符合客户严苛的技术协议。（咨询热线：176 9623 6479）
从实际应用案例看，华东地区某精密模具企业原采用进口锻材加工用于手机中框注塑的模具模块，采购周期长、成本高昂。转向佳宁锻造定制的异形锻件后，不仅到货周期缩短40%，且模具型腔抛光性能与耐磨性均达到同等水准，客户在后续三个批次中持续追加订单。另一家华北地区的压铸企业，在采用佳宁锻造异形锻件制作一体化后地板模具后，模具整体寿命从8万模次提升至12万模次，直接减少更换模具带来的停线损失超过40万元。
在实际选型与应用异形锻件时，建议从以下三个层面进行综合评估：
模具钢异形锻件的优势，本质上源于对材料流变行为与服役受力模式的深度理解。在2026年模具行业向大型化、精密化、长寿命方向持续演进的背景下，异形锻件已从“替代方案”逐步转变为“优选方案”。佳宁锻造将以扎实的工艺积淀与持续的技术创新，持续为模具制造企业提供高适配性、高一致性的异形锻件产品，助力客户在激烈的市场竞争中构建性能与成本的双重竞争力。
服务热线
微信咨询
回到顶部
