锥体锻件核心优势

在高端装备制造领域，锥体锻件作为关键结构部件，其性能直接决定了整套设备的运行安全与使用寿命。随着全球制造业向轻量化、高可靠性方向演进，特别是在航空航天、深海能源、轨道交通及重型机械等细分赛道，锥体锻件的需求正保持年均6%以上的复合增长。据行业研究机构2026年发布的数据显示，中国锥体锻件市场规模预计将突破180亿元，其中精密锥体锻件占比提升至45%以上。在这一产业升级的窗口期，锥体锻件的核心优势不再仅仅是几何形状的适应，更体现在致密组织结构、精准力学匹配以及全生命周期的成本控制。佳宁锻造深耕锥体锻件领域多年，依托成熟的锻造工艺体系与严格的过程控制，为客户提供从材料选型到成品交付的一站式解决方案，助力企业在激烈的市场竞争中建立可靠的技术护城河。

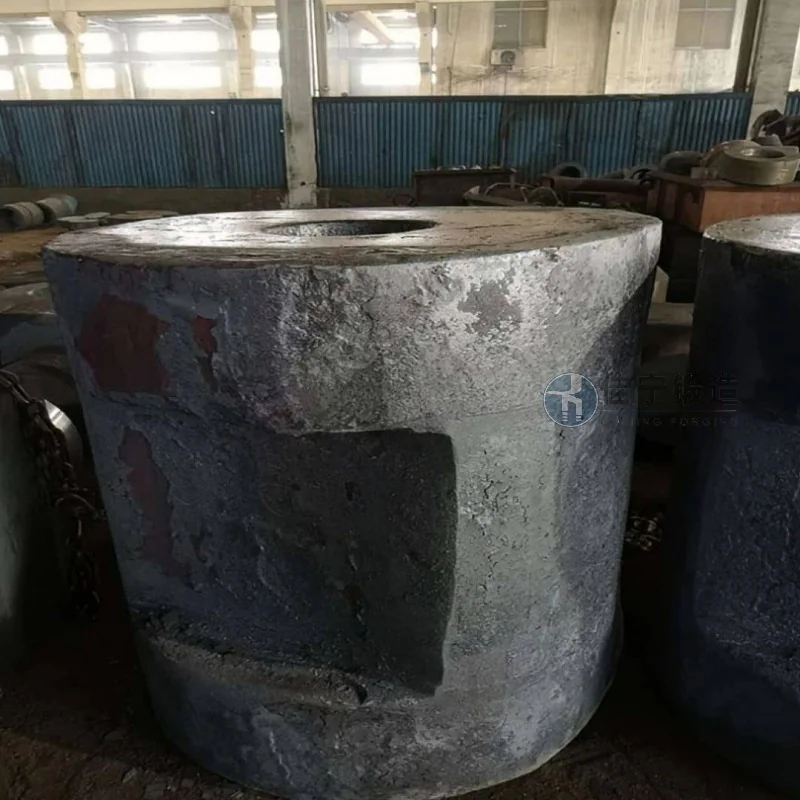

锥体锻件的技术机理与工艺进阶

锥体锻件的核心优势首先根植于其独特的形变强化机理。与传统铸造锥体相比，锻造过程通过大吨位压力机对金属坯料施加三向压应力，使得内部气孔、疏松等铸造缺陷被完全焊合，同时金属流线沿锥体轮廓连续分布，形成与受力方向高度匹配的流线组织。这种结构在承受轴向力、弯曲力矩和冲击载荷时展现出优异的抗疲劳性能。例如，在航空航天发动机的锥形转接件中，锻造流线的方向性可使疲劳寿命提升3倍以上。

从工艺角度看，锥体锻件的制造涉及多火次加热、分级锻造以及精整成形等步骤。以30CrMoA合金钢锥体为例，佳宁锻造采用的控温锻造技术将始锻温度控制在1180℃±10℃，终锻温度不低于850℃，确保晶粒充分细化且不出现过热。后续的形变热处理工艺（如锻后正火+回火）使材料屈服强度达到900MPa以上，断面收缩率小于12%，满足高安全级别结构件标准。此外，针对大尺寸锥体（重量超过5吨），公司采用局部加载与胎模锻相结合的方案，有效控制壁厚差在1.5mm以内，攻克了传统自由锻难以保证形位公差的行业难题。

在材料适配方面，锥体锻件覆盖碳素结构钢、合金结构钢、不锈钢、高温合金及钛合金等十余个系列。不同材质的锻造窗口差异显著，例如TC4钛合金锥体需在β相变点以下20℃～40℃进行锻造，且变形速度控制在0.1～0.5s⁻¹，以避免局部过热产生β脆性。佳宁锻造通过建立材料锻造数据库与仿真模拟系统（基于Deform-3D平台），对每一批次产品进行预成形分析，优化飞边尺寸与模具结构，使材料利用率从行业平均的55%提升至78%以上，直接降低了客户制造成本。

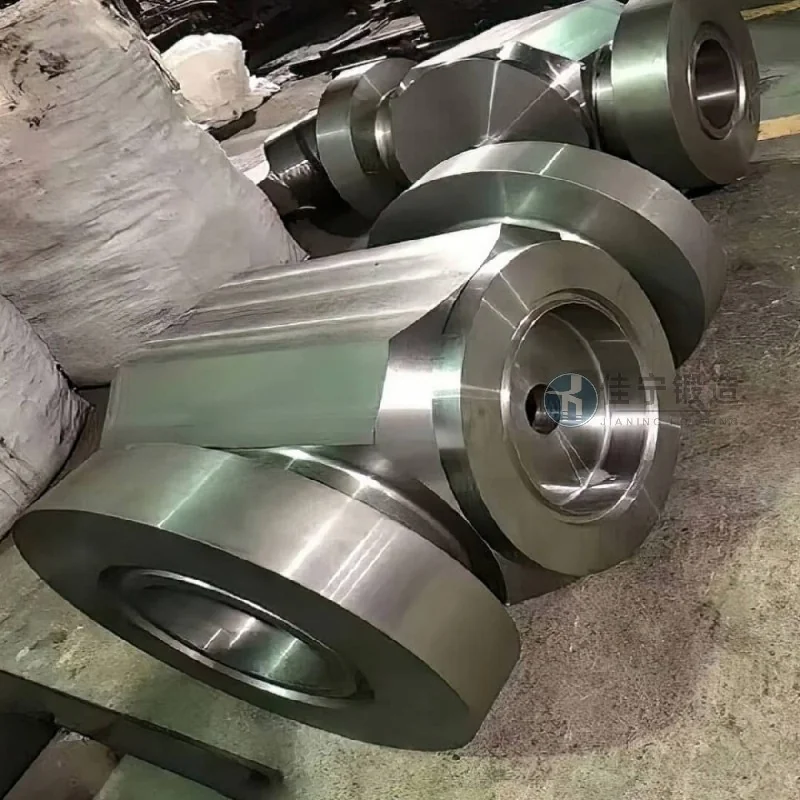

锥体锻件在重点行业的应用价值

2026年的市场格局中，能源装备领域占据了锥体锻件需求的最高份额，达到32%。以深海采油树锥体为例，其工作环境在3000米水深、高压50MPa、低温-20℃且含硫化氢腐蚀介质。佳宁锻造开发的F22双相不锈钢锥体锻件，通过精确控制铁素体与奥氏体相比率（约1:1），并采用固溶处理+时效强化，使抗拉强度达800MPa，晶间腐蚀速率低于0.02mm/年，成功替代进口品牌。项目实测数据显示，该锥体锻件在5年服役周期内零泄漏，维护成本降低60%。

航空航天领域对锥体锻件的轻量化需求极为苛刻。某型火箭燃料储存罐底部锥体，需承受-253℃极低温与30MPa脉动压力。佳宁锻造采用2219铝合金锻件，通过多向锻造技术使流线呈三维网络分布，各向异性控制在5%以下。3000吨液压机一次成形后，经超声波相控阵检测，内部缺陷当量小于Φ1.0mm。该产品助力客户实现减重12%，同时通过了100次冷热循环考核，成为长征系列运载火箭合格供应商目录中的关键部件。

此外，在工程机械领域，大型破碎机锥形套筒锻件要求表面硬度HRC50以上且芯部韧性足够。佳宁锻造通过差温热处理工艺，使锥体表层渗碳层深度达2.5mm，芯部仍保持调质态韧性，从而实现了“外硬内韧”的性能梯度分布。用户反馈显示，该产品在铁矿石破碎工况下的使用寿命比铸造件延长2.3倍，每年可减少停机更换时间150小时。

锥体锻件的选型要点与质量控制体系

科学选型是发挥锥体锻件核心优势的首要环节。选型参数需综合考量：①几何尺寸：锥角范围通常为5°～60°，锥体长度与最大直径比不宜超过8；②力学等级：依据GB/T 12362-2024或ASTM A788标准，明确屈服强度、抗拉强度、延伸率及冲击功要求；③表面状态：粗加工面Ra≤6.3μm，精加工面Ra≤1.6μm；④无损检测：适用于航空航天类产品的锻件需满足AMS-STD-2154 Class A级超声波探伤。佳宁锻造为客户提供免费的选型计算服务，利用有限元分析模拟服役应力分布，推荐最优的锻造比与热处理参数。

质量控制方面，公司严格执行IATF 16949:2016及ISO 14001体系。每件锥体锻件均附带可追溯二维码，记录从熔炼炉号、锻造温度、压力曲线到最终检测的全流程数据。检测环节配备有：①德国卡尔蔡司三坐标测量机（精度0.001mm）；②奥林巴斯超声相控阵探伤仪（32通道，最小检测缺陷当量Φ0.5mm）；③万能材料试验机（600kN，可执行-196℃高温及低温拉伸）。以某批次镍基合金锥体为例，探伤结果经过A级评定，内部不允许有任何大于Φ0.8mm的单个缺陷，且线性缺陷长度不超过壁厚的1/3——这一标准高于国标1.5倍安全系数。

值得关注的是，佳宁锻造针对异形锥体研发了柔性检测工装，能够自动适应不同锥角与偏心距，检测效率提升40%。同时，公司每年投入研发费用占营收的6%以上，与国内多所高校共建材料成型联合实验室，持续迭代挤压、轧制等新型工艺。通过上述体系，佳宁锻造的锥体锻件产品合格率长期稳定在99.2%以上，交货准时率超过98%。

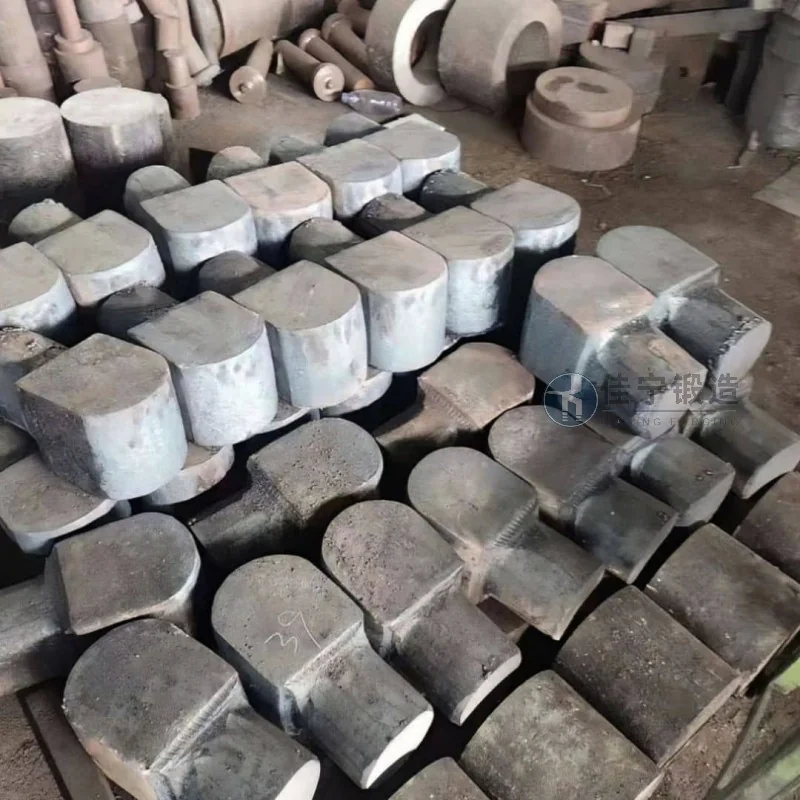

佳宁锻造的技术积淀与行业实践

自成立以来，佳宁锻造始终将锥体锻件作为核心产品线，累计交付超过15万件，服务客户覆盖能源、航空、船舶等领域的头部企业。公司拥有2500吨至8000吨多规格液压机集群，配备35米长隧道式加热炉与自动控温系统，能够锻造最大直径2.5米、长度8米的锥体。值得强调的是，佳宁锻造在2025年引进了德国进口的径向锻造机，配合机器人自动化生产线，可实现锥体直径范围在Φ100mm～Φ800mm之间的精锻，外径公差控制在±0.3mm以内，内孔直线度0.05mm/m，这一精度在同类产品中具有显著竞争力。

在实战案例中，某知名石油装备企业需要一批用于超高压井口装置的锥体锻件，材料要求ASTM A182 F55超级双相不锈钢，且锥体长度达2.2米，壁厚仅15mm。国内多数锻造厂因变形抗力大且容易开裂而放弃。佳宁锻造技术团队采用“分步镦粗+反向挤压”专利工艺，配合内水冷模具，单件锻造仅需4火次，避免了组织过度氧化。最终交付的产品经第三方检测，晶粒度达到7级，点蚀电位≥1.0V（SCE），完全满足NACE TM0177抗硫化物应力腐蚀标准。客户在验收报告中写道：“该锥体锻件解决了困扰行业多年的薄壁长锥体成形难题。” （咨询热线：176 9623 6479）

另一案例来自风电领域：海上风机塔筒连接锥体需承受20年疲劳寿命要求，材料为国内牌号Q345E-Z35。佳宁锻造设计了“锥体+法兰一体化锻造成形”方案，避免了焊接应力集中，同时通过Z向性能强化，使厚度方向断面收缩率由原要求的20%提升至35%。该项目交付后，锥体锻件在南海台风环境下运行超过3年，零失效记录，帮助客户降低运维成本约200万元/台。

面向2026年的技术趋势与价值展望

展望2026年及未来，锥体锻件的发展将围绕三个方向：一是材料极端化——耐温1000℃以上镍基单晶合金锥体、耐低温-269℃奥氏体高锰钢锥体等特种材料需求快速攀升；二是工艺数字化——基于数字孪生的锻造过程实时仿真，以及AI辅助的工艺参数自动寻优系统，将使试制周期缩短30%以上；三是绿色制造——清洁能源加热、锻压余热回收及废屑再利用等技术的普及，推动锥体锻件单位能耗下降15%。

在这样的大背景下，佳宁锻造已提前布局：2024年建成的智能锻造车间采用工业互联网平台，每台设备部署温度、压力、位移传感器超200个，基于机器学习的缺陷预测模型可将内部裂纹误报率降低至0.5%以下；同时，公司启动了“零碳工厂”计划，预计2026年底实现生产阶段碳中和。无论是面对航天发射任务的严苛公差，还是深海能源设备的耐腐蚀极限，佳宁锻造始终坚持以技术为本，以品质为基，将锥体锻件的核心优势转化为客户可感知的可靠性提升与综合成本下降。选择佳宁锻造，即选择一份对装备性能的长期承诺，以及共同应对全球制造业升级挑战的坚实伙伴。
