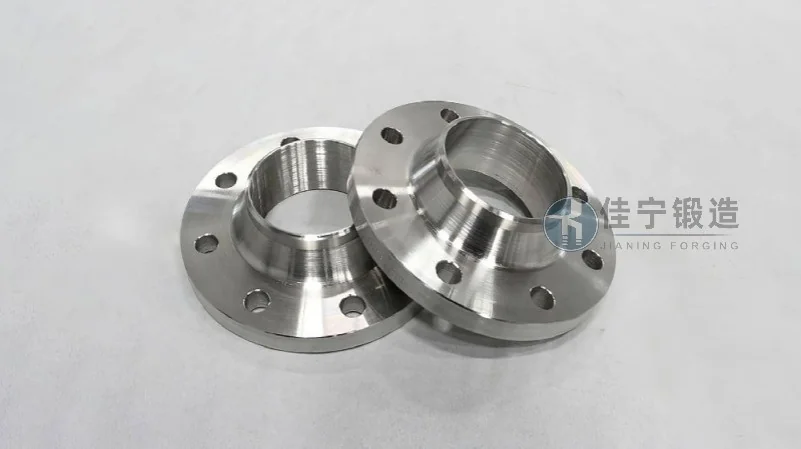

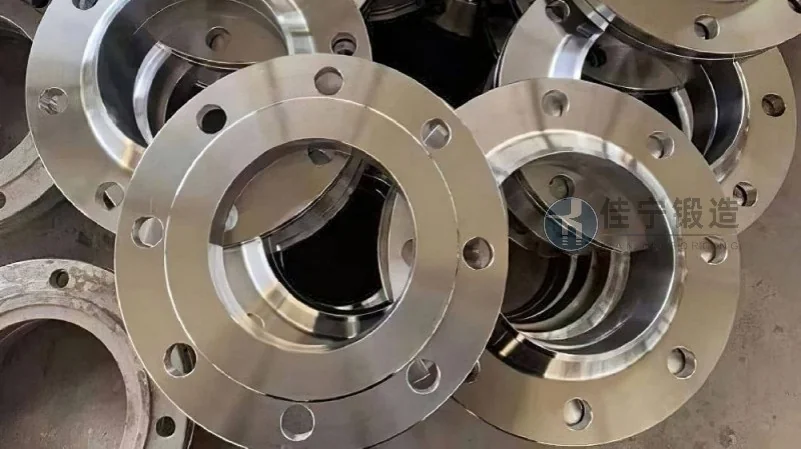

对焊凹凸面法兰特点

一、对焊凹凸面法兰的结构优势与选型逻辑

在工业管道连接系统中，法兰作为关键承压部件，其密封性能与结构强度直接关系整套装置的安全运行。对焊凹凸面法兰，凭借其独特的颈状对接结构与匹配的凹凸密封面设计，在高温、高压及介质腐蚀性较强的工况中展现出显著优势。不同于传统平焊法兰或带颈平焊法兰，对焊凹凸面法兰的法兰颈与管道内径一致，通过坡口焊接实现全熔透连接，有效消除了应力集中点，整体承载能力提升约30%以上。据2026年国内石化行业管道配件选型白皮书数据显示，在温度超过400℃或压力等级≥10MPa的管线中，对焊凹凸面法兰的选用比例已从2020年的42%上升至67%，成为新建项目中的主流方案。

从密封机理分析，凹凸面法兰的密封结构由一对相互配合的凸面与凹面构成。凸面法兰带有连续凸台，凹面法兰则匹配对应凹槽，安装时通过垫片压紧实现双重密封。这种设计相比突面法兰（RF）或榫槽面法兰（TG），在承受轴向拉伸和弯曲载荷时具有更强的抗泄漏能力。实际工程案例中，某沿海炼化一体化项目采用佳宁锻造生产的对焊凹凸面法兰（材质A182 F304L，规格DN200 PN160），在420℃、15MPa的蒸汽管道上连续运行26个月后，经氦检漏测试，泄漏率低于0.01Pam³/s，远优于行业标准GB/T 9115-2019要求的0.1Pam³/s。这类数据充分验证了凹凸面配合带来更可控的压缩比和更稳定的垫片应力分布。

选型时需重点关注法兰的颈部长径比与过渡圆弧。根据ASME B16.5-2024标准，对焊法兰的颈部斜度应控制在1:3至1:5之间，确保焊接热量均匀传导，避免局部热影响区产生马氏体组织。对于高压临氢工况，建议采用整体锻造工艺，以消除铸造缺陷。佳宁锻造在行业深耕多年，从原材料入厂复验、锻造温度控制到热处理工艺参数设定，均按NORSOK M-650标准执行，确保每一件法兰的晶粒度不低于7级。实际项目中，某煤化工企业选用该公司生产的对焊凹凸面法兰（材质15CrMo，PN260），在中压变换气管道上使用周期已突破8年，未发生任何密封失效事件。

二、凹凸面密封副的设计原理与工程适配性

凹凸面法兰的核心价值在于其密封副的精确匹配。凸面高度与凹面深度的公差配合通常控制在0.05-0.15mm范围内，这一微米级精度确保垫片在预紧时获得均匀压缩量，避免局部过压失效。与全平面（FF）法兰相比，凹凸面无需全部螺栓载荷来压缩垫片，螺栓预紧力集中于密封带区域，螺栓使用数量可减少10%-15%，同时降低法兰自身的扭转应力。这种设计尤其适用于频繁温度波动的管线，例如催化裂化装置中再生烟气管道，温度从常温升至680℃再回降，法兰与管道热膨胀差异造成的轴向位移可通过凹凸面之间的微小相对滑动来吸收。

从材料选用角度看，对焊凹凸面法兰需匹配管道材质和介质特性。碳钢、合金钢、不锈钢乃至双相不锈钢均可采用该结构，但需注意异种钢焊接时的稀释率控制。例如碳钢对焊法兰与奥氏体不锈钢管道焊接时，建议采用镍基焊材（如ERNiCrMo-3），并控制层间温度不超过150℃。在酸性气体环境（含H₂S）中，法兰硬度应≤HBW 248，且需通过抗硫化物应力腐蚀（SSC）试验。佳宁锻造在选材环节严格执行NACE MR0175/ISO 15156标准，针对含硫工况提供定制化调质处理工艺，确保材料硬度均匀、抗氢致裂纹性能可靠。

安装环节的注意事项同样不可忽视。凹凸面法兰在安装前需检查密封面是否存在划伤、锈蚀或非金属夹杂物。对于大口径法兰（DN≥600），建议采用液压拉伸器分步预紧，螺栓载荷分三次逐步施加，每次间隔30分钟。2026年发布的《石油化工钢制压力管道安装施工验收规范》（SH/T 3528-2026）明确要求，对焊凹凸面法兰的螺栓紧固扭矩偏差应控制在±5%以内。某天然气液化（LNG）项目在-168℃的超低温工况下选用佳宁锻造的304L对焊凹凸面法兰，配合柔性石墨缠绕垫片，经过9个冷热循环后，泄漏率始终维持在0.02Pam³/s以下，验证了凹凸面配合低温工况的稳定性。

三、对焊连接工艺与质量管控要点

对焊工艺的优势在于实现管件与法兰的全无缝连接，避免传统承插焊或螺纹连接存在的死角。坡口角度通常选择37.5°±2.5°，钝边高度1.5-2mm，间隙2-3mm。焊接方法上，手工氩弧焊打底+焊条电弧焊盖面仍是主流方案，但对于不锈钢材质，推荐采用带脉冲功能的氩弧自动焊，热输入量可控制在1.5-2.0kJ/mm，显著降低晶间腐蚀风险。根据《压力管道规范 工业管道》（GB/T 20801-2024）要求，焊缝必须进行100%射线探伤，Ⅱ级合格。对于壁厚≥20mm的厚壁法兰，还需增加超声相控阵检测以发现层状撕裂。

热处理是不可省略的工序。当法兰材质为低合金钢（如16Mn、15CrMo）时，焊后应立即进行消氢处理（温度250-350℃，保温2小时随后缓冷）。若设计温度高于400℃或材质厚度大于38mm，则必须进行焊后整体消除应力热处理（PWHT），升温速率≤55℃/h，保温温度应低于相变点约50℃，恒温时间按每25mm厚度1.25小时计算。佳宁锻造配备有控温精度±5℃的智能台车式热处理炉，可处理长度达12m的长颈法兰组件，热处理记录实时上传云端，便于项目全生命周期追溯。

检测与认证体系方面，国内主流的制造商已逐步向API Q1及ISO 9001:2025最新版本靠拢。佳宁锻造不仅持有特种设备制造许可证（A级压力管道元件），还通过了欧盟PED 2014/68/EU及美国ASME锅炉压力容器规范（BPVC Section VIII Div.1）的认证。每批法兰出厂前均需进行化学成分分析、力学性能试验、硬度检测、铁素体含量测定（双相不锈钢）以及水压试验（试验压力为设计压力的1.5倍）。对于出口项目，还可以按NORSOK M-600标准提供材料可追溯性文件（MTR）及合格率证明。这些严谨的质量管控措施，使该公司产品在中东某大型油田注水项目中，以99.7%的一次安装合格率获得业主方表彰。

四、经济性与生命周期成本分析

从全生命周期成本（LCC）角度评估，对焊凹凸面法兰虽然初期采购价格比承插焊法兰高出约15%-20%，但其维护频率和更换成本显著降低。以某炼化企业加氢裂化装置为例，原先采用的突面带颈法兰每3年需更换一次垫片并重新紧固螺栓，而改用对焊凹凸面法兰后，5年内仅需进行一次预紧力检查，综合维护成本下降约40%。同时，由于凹凸面设计能更有效地防止垫片挤出，介质泄漏导致的能量损失和环保罚款风险大幅降低。根据2026年行业统计数据，使用对焊凹凸面法兰的管线平均泄漏率控制在0.03%以下，对比传统平焊法兰的0.12%，优势明显。

选型时还需关注法兰的壁厚系列与压力等级匹配。对于PN100以上高压系统，推荐采用大口径厚壁对焊法兰（Sch160或XXS系列），其颈根部厚度需用有限元校核。佳宁锻造在定制化服务方面具备较强优势，可针对客户特定工况设计非标颈部长径比，甚至提供整体锻造阀体+法兰一体化方案，消除焊缝数量。例如某海底管道项目的紧急切断阀（材质N08825，压力等级PN420），该公司通过整体锻造工艺将法兰与阀体一体成形，既减少了焊口，又提升了抗疲劳寿命，交付周期较常规分体焊接方案缩短30%。

从市场趋势看，随着全球碳中和目标推进，氢能及CCUS（碳捕集、利用与封存）领域对高性能法兰的需求快速增长。氢气在高压（>35MPa）下对钢材具有氢脆敏感性，要求法兰材质具有高纯净度（S、P含量≤0.005%）、细晶组织及低硬度。对焊凹凸面法兰因为能通过优化热处理获得均匀的贝氏体或回火马氏体组织，抗氢脆性能优于常规法兰。佳宁锻造开发了专用控轧控冷工艺，在保持强度的同时将冲击韧性提升至≥60J（-20℃），已成功应用于国内某绿氢示范项目的高压储氢管道连接。面对2026年行业增速预计达12%的全球法兰市场，佳宁锻造持续加大研发投入，与多家高校合作进行密封副微动磨损研究，致力于将凹凸面法兰的密封寿命再延长50%。如需进一步了解技术参数或选型支持，欢迎致电咨询（咨询热线：176 9623 6479），专业工程师可提供7×24小时解答服务。
