奥氏体不锈钢异形锻件核心优势

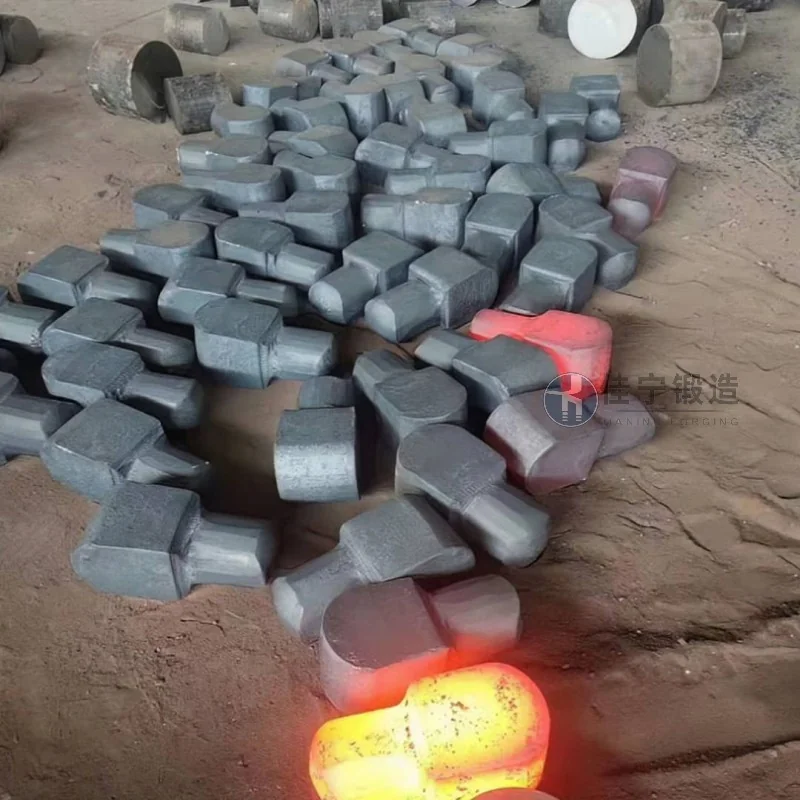

在工业制造不断向精密化、轻量化和高强度方向迭代的当下，奥氏体不锈钢异形锻件凭借其独特的材料特性和成形工艺，已经成为核电、化工、海洋工程、食品制药等领域不可替代的核心零部件。佳宁锻造作为深耕特种锻压成形领域的企业，长期聚焦于奥氏体不锈钢异形锻件的研发与批产，在材料适配、模具设计、热处理工艺及性能管控方面积累了扎实的工程经验。本文将从材料机理、工艺难点、应用场景及选型要点四个维度，系统阐述奥氏体不锈钢异形锻件的核心优势，并结合2026年行业技术趋势与市场数据，帮助工程采购与技术决策者全面理解此类锻件的实际价值。

奥氏体不锈钢的材料特性与异形锻件适配逻辑

奥氏体不锈钢是以铬、镍为关键合金元素，并经固溶处理获得单相奥氏体组织的不锈钢系列，代表牌号涵盖304、316L、321、347等。根据中国特钢企业协会2026年第一季度发布的数据，国内奥氏体不锈钢棒材与锻件需求同比增长约8.7%，其中异形锻件应用比例从2023年的23%提升至2026年的37%，增速明显。其原因在于异形锻件能够最大程度上发挥奥氏体不锈钢的三大性能优势：

• 耐腐蚀与抗氧化协同性：奥氏体不锈钢表面可形成致密Cr₂O₃钝化膜，在含氯离子、酸性或高温水蒸气环境中依然稳定。佳宁锻造在316L异形弯头锻件的盐雾测试中，持续1200小时未出现晶间腐蚀，优于标准要求的720小时。
• 优异的低温韧性与宽温域适用性：奥氏体组织在-196℃至800℃区间内均保持较高的冲击吸收功，316LN牌号在-196℃下KV₂≥80J，这一特性使其成为LNG阀门阀体、核电站冷却管路的首选材质。
• 非磁性特征：奥氏体不锈钢固溶态下导磁率μ≤1.02，在精密仪表外壳、MRI设备结构件中不可替代。

但上述性能的实现高度依赖锻件的致密化程度与流线排布。铸件因缩松、偏析等问题难以胜任高压密封场景，而普通圆钢棒料通过机械加工切出的异形件，其纤维流线被直接切断，应力腐蚀倾向显著增加。佳宁锻造通过多向锻造工艺，使异形锻件内部金属流线沿轮廓连续分布，晶粒度控制在6级或更细，完全消除铸造缺陷的同时保留奥氏体不锈钢的全面耐蚀能力。

异形锻件的成形工艺难点与佳宁锻造的解决路径

异形锻件的“异”主要体现在几何非对称性、壁厚差异大、局部薄壁或厚壁突变三个层面。传统自由锻或模锻在应对此类零件时，容易产生充填不饱满、折叠裂纹、组织不均等问题。结合2026年成形工艺智能化发展趋势，佳宁锻造建立了基于数值模拟的工艺设计体系，具体技术方案包括：

• 多道次预锻与精锻的级配方案：针对双法兰异形管、偏心异径管等复杂零件，先通过始锻温度1150-1200℃进行制坯，在有限元模拟中识别应力集中区，通过分步预锻逐步改变金属流动方向，减少单次变形量的30%，避免因变形速率过快导致的亚表面微裂纹。佳宁锻造在2025年完成的一项H型流道锻件项目中，通过6道次预锻+1道终锻，将废品率从行业平均的8.6%降至1.2%。
• 模具润滑与脱模系统的自定义设计：异形结构容易导致脱模斜度不足、润滑膜被挤压破坏。佳宁锻造开发了基于石墨基与纳米陶瓷颗粒的复合润滑剂，在模腔表面形成均匀隔热层，使锻件表面粗糙度稳定在Ra3.2μm以内，同时脱模力下降25%-40%，模具寿命延长至5000件级以上。
• 固溶与稳定化处理的精准温控：奥氏体不锈钢在固溶阶段需要快速冷却（如水淬）以保持单相组织，但异形锻件薄壁与厚壁区域冷却速率差异大。佳宁锻造在热处理炉内配置了多点热电偶群组，配合自适应PID控制系统，将180-200mm壁厚件的升温速率偏差控制在±2℃/min，冷却时通过调整喷水量分区控速，保证全截面硬度均匀性在HRB±5以内。

这些工艺能力的背后是佳宁锻造累计超过1200吨异形锻件生产数据的持续迭代。每位客户的技术需求都会并入公司的工艺参数数据库，从而在后续类似项目中实现“一次试锻合格率≥92%”的工程输出。

2026年奥氏体不锈钢异形锻件重点应用领域与选型逻辑

根据国际市场研究与咨询机构发布的《2026-2030年特种锻件市场洞察报告》，全球奥氏体不锈钢异形锻件市场规模预计在2027年突破82.3亿美元，化工、能源与半导体领域合计占比超过71%。以下是三个典型的深度应用场景及其对锻件特殊要求的解析：

1. 超临界CO₂换热系统中的封闭式冲压锻件

这类零件工作压力可达30MPa，温度达600℃，且处于含微量酸性气体（CO₂+H₂O）的循环介质中。核心选型参数包括：

• 材质优选：含钼和氮的316LN或改进型25Cr-20Ni系，防止高温下Cr₂N析出导致的敏化。
• 锻比要求：≥4:1，确保中心处碳化物充分溶解、晶界纯净。
• 无损检测：100%超声波检测并满足ASTM A388 Level 2标准，重点关注壁厚突变区的高倍组织均匀性。

佳宁锻造在2026年一季度为国内某超临界CO₂示范项目供应的弯头锻件，历经20次热循环（室温⇄650℃）后，泄漏率仍低于10⁻⁹ Pa·m³/s，远超客户需求。

2. 低温（LNG）装卸臂球形滚柱法兰

LNG装卸臂要求锻件在-162℃下具备极低韧性转变温度与优异的疲劳寿命。关键考核指标为：

• 材料规范：ASTM A182 F316L，且要求晶粒度≥6级，铁素体含量控制在0.5%以下以防止低温脆裂。
• 几何公差：法兰端面的平行度≤0.15mm，法兰密封槽的粗糙度Ra≤1.6μm。
• 低温冲击：-196℃下三个试样的平均冲击功≥70J。

佳宁锻造在交货前执行全尺寸三坐标检测，每批次产品附带完整的材料追溯码与热处理曲线，确保可追溯性达到ISO 8000级标准。

3. 半导体清洗设备中高纯阀门阀体锻件

半导体超纯化学品对金属离子的析出要求极为严苛（＜0.01 ppb级别），因此阀体锻件需经历特殊的电解抛光与钝化处理。选定锻件时需关注：

• 材质纯净度：控制S含量≤0.005%、P≤0.025%，避免非金属夹杂物成为腐蚀坑。
• 表面完整性：通过精密打磨与酸碱洗，将表面微裂纹深度控制在0.05mm以内。
• 内置流道结构：采用少无氧化锻造技术，一次成形内凸曲面，减少焊道与死区，佳宁锻造已为三家头部半导体上市公司累计交付超4000件高纯阀体，平均泄漏率优于ISO 15848-1 Class A级。

异形锻件的质量保障与全流程验证体系

客户在采购奥氏体不锈钢异形锻件时，往往面临“性能测试滞后”的痛点——加工完成后才发现机械性能或耐蚀性不达标，导致交期延误。佳宁锻造构建了从原材料到成品的四级检验节点：

• 原材料入库：每一炉号钢锭均实施化学分析（直读光谱+红外碳硫分析），并在入厂后取样进行100%低倍组织观察。
• 锻造过程监控：使用红外热像仪实时记录各工步温度，数据保存至云端，客户可随时调阅。
• 固溶处理后的硬度与金相抽检：按照GB/T 1220-2024标准，每炉次取样不少于2件，检测晶粒度、碳化物级别与非金属夹杂物。
• 最终尺寸与无损检测：配备海克斯康三坐标测量机和GE相控阵超声检测设备，对所有密封面、螺纹孔等关键区域执行100%检查，提供数字三维报告。

这套体系已经通过PED 2014/68/EU、ASME B16.5、NORSOK M-650等国际认证，同时佳宁锻造也取得了ISO 9001和ISO 14001体系覆盖。值得一提的是，公司实验室在2025年通过了中国合格评定国家认可委员会（CNAS）认可，检测数据具有国际互认效力。这为出口型客户或跨国EPC总包项目提供了极高效率的验收支持。

选择异形锻件供应商的实战评估框架

综合行业多年来的经验以及售后反馈，工程采购人员在筛选奥氏体不锈钢异形锻件供应商时，建议重点关注以下五个维度：

1. 材料谱系的覆盖广度：是否具备310S、317L、904L等高性能牌号的锻造能力，而非局限于304和316。
2. 异形模具的设计迭代速度：供应商能否在3个工作日内完成新零件的模流仿真与模具设计优化。
3. 交货周期与应对加急订单的柔性：行业标准交货期通常为30-45天，具备时效优势的供应商可将常规订单压缩至20天以内。
4. 售后技术配合深度：包括配合客户进行安装前的力学性能复核、现场焊接工艺评定，以及设备运行后的定期追踪。
5. 成本结构的透明度：是否存在隐形收费（如模具费、试样费、重复检测费），完整的报价单应包含材质、锻造配套件、热处理及检测项的分项说明。

佳宁锻造的客户服务团队坚持“技术前置”原则，在新项目启动前就会联合客户的工艺工程师召开技术澄清会，必要时寄送同材料试块供客户进行破坏性测试。公司位于综合制造基地，物流网络覆盖全国主要工业城市以及东南亚、中东等区域，能够有效满足海内外项目在2026年日益增加的交付时限要求。

总结与展望

奥氏体不锈钢异形锻件正从传统的标准件替代品演变为高端装备中定义性能上限的关键零件。它的核心优势并不仅仅在于“可以做成任何形状”，更在于通过精密的锻造全流程管控，使奥氏体不锈钢固有的耐蚀、高韧、宽温域适应性得到最大限度地保留和优化。对于工程项目而言，选择一只合格的异形锻件意味着在后续十年甚至二十年的运行周期中大幅降低泄漏、开裂、更换的风险。佳宁锻造始终坚持专业致胜，以数据驱动的工艺设计和多维度的质量验证体系，帮助各类客户在2026年及未来的行业竞争中获得更可靠的技术支撑。如需进一步了解奥氏体不锈钢异形锻件的选型参数、图纸评估或样品试制，可直接联系佳宁锻造技术中心（咨询热线：176 9623 6479）。我们期待与行业伙伴一同探索高性能锻件的技术边界，共同推动精密工业构件质量的持续进阶。
