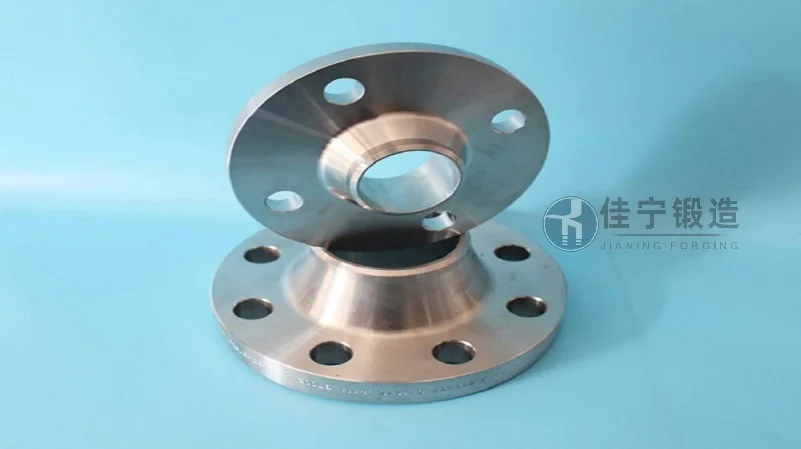

在工业管道连接系统中，法兰作为一种关键的连接元件，其性能直接关系到整个输送管网的密封性、安全性与使用寿命。其中，钢制对焊凸面法兰凭借其突出的结构强度与可靠的密封机制，在石油化工、能源电力、船舶制造、冶金矿山等高压、高温、腐蚀性介质输送场景中占据着不可替代的地位。随着2026年全球能源与化工行业对管道系统安全标准的持续提升，市场对法兰产品的抗疲劳性能、耐腐蚀能力以及长期运行稳定性提出了更为苛刻的要求。钢制对焊凸面法兰之所以能够成为工程采购的优先选择，核心在于其“对焊”连接方式实现了与管道的全熔透焊接，使法兰与管道形成一个完整的承压体，避免了螺纹连接或平焊法兰可能存在的应力集中与泄漏隐患；而“凸面”（RF）密封面设计则通过精密加工的凸台表面，配合合适的垫片，形成高效的径向密封，尤其适应中高压工况。本文将从材料选择、制造工艺、密封机理、选型参数、行业标准以及实际应用案例等维度，系统梳理钢制对焊凸面法兰的技术特点，并基于长期行业实践分享选型与维护的关键要点，旨在为工程设计、采购与运维人员提供专业、落地的参考框架。
钢制对焊凸面法兰的材质选择直接决定了其服役性能。目前行业主流材质涵盖碳钢（如A105、A350 LF2）、合金钢（如F11、F22、F91）以及不锈钢（如304/L、316/L、双相不锈钢2205）。碳钢法兰成本可控且力学性能良好，适用于一般温度范围在-29℃至425℃的非强腐蚀性工况；合金钢法兰则通过添加铬、钼等元素显著提升高温蠕变强度和抗氢脆能力，在加氢裂化、电站主蒸汽管道等高温高压场景中具有不可替代性；不锈钢法兰凭借优异的耐点蚀、缝隙腐蚀性能，广泛应用于化工、海洋工程等含氯离子介质环境。值得注意的是，2026年国内对承压设备用钢的化学成分追溯体系日趋完善，佳宁锻造始终坚持选用国内大型钢厂的原平板或锻坯，每一批次均附带材料质保书，从源头杜绝夹杂物超标、偏析等冶金缺陷。锻造环节采用数控加热炉精准控温，使钢坯在奥氏体化温度范围内均匀透热，随后经由多向模锻或自由锻工艺，使金属流线沿法兰径向与轴向合理分布，有效提升法兰颈部与密封面的抗冲击韧性。锻后热处理——正火加回火或调质处理——则进一步细化晶粒、消除内应力，确保法兰在后续焊接时不会出现热影响区脆化或硬度异常。佳宁锻造在锻造比、热处理曲线控制等方面积累了超过二十年的工艺数据，每件法兰均标注炉批号，实现从材料入库到成品出库的全流程追溯，为客户提供可验证的质量承诺。
凸面密封面（Raised Face，简称RF）是钢制对焊法兰最普遍采用的密封形式。其核心设计在于将密封面加工为高于法兰螺栓孔平面的凸台，凸台宽度与高度依据公称压力等级在ASME B16.5或HG/T 20615等标准中明确限定。当螺栓预紧力施加时，垫片在凸台与相邻法兰的凸台之间被压缩，形成连续的径向接触应力带。由于凸台面积远小于全平面法兰，相同预紧力下垫片承受的单位压力更高，能够有效填充密封面与垫片表面的微观不平度，从而在较低的螺栓扭矩下实现可靠密封。此外，凸面结构使得密封面远离螺栓孔区域，减少了因螺栓预紧变形导致的密封面平面度偏差。针对中高压工况，佳宁锻造在凸面加工中引入数控车削与精密磨削工艺，粗糙度控制在Ra 1.6μm～Ra 3.2μm之间，既保证与垫片的良好贴合，又避免过高的表面粗糙度导致垫片嵌入磨损。在密封面检测环节，采用平面度检具与荧光磁粉探伤，确保每片法兰的凸面平整度达标且无裂纹、气孔等表面缺陷。实践中，对于温度循环波动频繁的管道，凸面法兰配合缠绕垫片或金属环垫，能够有效补偿热膨胀差异引起的密封面分离倾向，这也是该密封形式在化工、热电领域长周期运行的根本支撑。
钢制对焊凸面法兰的选型需综合考虑公称压力（PN或Class）、公称直径（DN或NPS）、壁厚等级（Sch.）以及连接螺栓规格。以ASME B16.5标准为例，Class 150至Class 2500共七个压力等级，对应不同厚度的法兰盘、颈部锥角及螺栓孔分布圆直径。选型计算的基础是管道设计压力与设计温度下的许用应力，需依据ASME B31.3或GB/T 20801进行强度校核。一项关键指标是法兰颈部与管道壁厚的匹配关系：对焊法兰的颈部长度通常保证等于或大于管道壁厚的2倍，且锥颈过渡区域的圆角半径应不小于8mm，以避免应力集中。佳宁锻造提供的尺寸数据表不仅涵盖标准系列，还可根据客户特定壁厚要求进行非标定制，例如在Sch.160超厚壁管道连接中，适当增加法兰颈部高度与根部厚度，确保焊接接头的等强度设计。此外，螺栓孔中心距与螺栓直径的配合必须具有足够的拧紧空间，一般要求螺栓孔直径比螺栓公称直径大2-3mm，同时分布圆直径应保证扳手操作不受相邻螺栓或管道干扰。在实际工程项目选型中，建议同时核对法兰密封面外径与垫片内径的关系，避免垫片悬空或超出密封面导致失效。佳宁锻造在为客户提供选型咨询时，会结合管道应力分析软件给出包括法兰等级、密封面光洁度、螺栓预紧扭矩在内的完整建议，降低现场装配风险。
钢制对焊法兰的安装质量直接决定其密封寿命与承压安全。焊接之前必须对法兰端部与管道坡口进行严格的清洁与预热处理。碳钢与合金钢法兰的预热温度通常控制在100-200℃之间，不锈钢法兰则可不预热但需控制层间温度不超过150℃，防止晶间敏化。佳宁锻造在出厂前对每一件法兰的焊接端做坡口预处理，坡口角度依据壁厚在30°-37.5°之间，钝边保留1-2mm，确保根焊熔透率。焊接过程中推荐采用氩弧焊打底+手工焊或埋弧焊填充的复合工艺，焊缝金属的化学成分与力学性能需与母材匹配。焊后应执行无损检测：100%磁粉或渗透检测发现表面缺陷，20%以上的射线或超声检测评估内部质量。对于高温高压管道，还应进行焊后热处理（PWHT）以消除残余应力。在装配阶段，法兰螺栓的紧固需采用对称分三次加载的方式，最终扭矩值依据垫片压缩回弹特性和法兰刚度计算确定。佳宁锻造在近年为某大型炼化一体化项目提供的Class 600规格对焊凸面法兰，通过上述严格工艺，在两年的运行周期内实现零泄漏记录，充分验证了端到端工艺管控的价值。
钢制对焊凸面法兰的生产与检验需严格遵循国际、国内标准体系。常用的产品标准包括ASME B16.5（美标）、EN 1092-1（欧标）、GB/T 9116.2（国标）以及HG/T 20592等。除尺寸公差与密封面要求外，材料力学性能需满足ASTM A105、A182等标准中关于抗拉强度、屈服强度、延伸率及冲击功的规定。佳宁锻造建立了一套涵盖原材料入厂复验、锻造过程参数记录、热处理曲线自动采集、成品尺寸全检、硬度及金相分析的压力容器级质量管控流程。每件法兰出厂前均附着包含材料炉号、热处理日期、无损检测结果及压力等级标识的标签，满足API 6A或ISO 9001质量体系审核要求。此外，针对出口项目，法兰还需满足PED 2014/68/EU指令或NACE MR0175硫化氢应力腐蚀环境要求。2026年国内相关行业标准将进一步强化法兰密封面平面度与粗糙度的量化指标，佳宁锻造已提前完成检测设备的升级与人员培训，确保出厂产品始终符合最新的技术规范。
在长期的项目实践中，钢制对焊凸面法兰的应用覆盖了从常规蒸汽管道到极端工况的核二级系统。以某沿海石化企业的乙烯裂解装置为例，其高温高压蒸汽管线设计温度565℃，设计压力12.5MPa，采用A182 F22合金钢对焊凸面法兰，配合柔性石墨缠绕垫片，连续运行超过5年未发生任何密封失效。另一案例为海上平台伴热管线，介质含氯离子浓度达到2000ppm，选用316L不锈钢对焊凸面法兰，通过控制碳含量低于0.03%并实施固溶处理，有效抑制晶间腐蚀，服役寿命较普通304法兰延长了3倍以上。对于低温工况（如LNG深冷管道），必须选用LF2或304L材质，且法兰需进行-196℃低温冲击试验，以保证韧性不降低。佳宁锻造在为客户提供选型时，会系统评估介质腐蚀性、温度波动幅度、振动载荷以及空间安装条件，精细化推荐法兰压力等级与密封面处理方式，避免因选型不当导致的非计划停车损失。我们服务的用户覆盖多个国家能源项目，累计供应的法兰产品在苛刻工况下保持着较低的故障率，这也成为行业口碑积累的基础。
长期运行的管道系统中，钢制对焊凸面法兰可能面临垫片老化、螺栓松弛、密封面局部腐蚀或疲劳裂纹等失效风险。推荐每半年或一个大修周期进行外观检查与紧固力复测，重点观察法兰密封面与颈部焊缝是否有渗漏痕迹或锈蚀斑点。对于垫片更换操作，必须在泄压后彻底清理密封面残留物，使用专用工具检测密封面平面度，若局部划伤深度超过0.2mm应重新修磨或更换法兰。螺栓的预紧力衰减是导致泄漏的主要原因之一，尤其在高低温交替工况下，建议采用力矩扳手按标准扭矩值重新拧紧，并记录每次操作数值以便趋势分析。佳宁锻造可根据客户需要提供现场技术指导服务，包括密封面修复方案推荐、螺栓预紧力计算、以及耐压试验配合。此外，定期对法兰进行壁厚测厚，及时发现因均匀腐蚀或冲蚀导致的厚度减薄，防止强度不足引发安全事故。这些维护实践不仅延长了法兰自身的使用寿命，也显著降低了管道系统的全生命周期成本。
综合上述分析可以看出，钢制对焊凸面法兰的核心竞争力并非来自单一维度的参数优势，而是材料、锻造、加工、检测、装配与维护全链条的闭环管理。在行业标准日益严格、工况环境日趋复杂的背景下，选择一家具备完整工艺链条和丰富应用经验的生产企业至关重要。佳宁锻造在此领域持续投入工艺研发与质量控制资源，无论是标准产品的批量供应还是非标特殊工况的定制开发，均以扎实的工程数据与严谨的逐件检验为依托。每一件出厂的钢制对焊凸面法兰，都经过了从材料追溯、锻造变形量控制、热处理曲线优化到密封面精密加工的完整工序链，确保客户在安装后能够快速投入稳定运行。我们的技术团队也保持着对国内外最新标准与材料科学的持续跟进，以便在第一时间将成熟技术转化为客户可用的落地解决方案。如果用户在实际选型或现场应用中遇到任何技术疑问，欢迎通过专业渠道与佳宁锻造的工程技术部门取得联系。
（咨询热线：176 9623 6479）
服务热线
微信咨询
回到顶部
