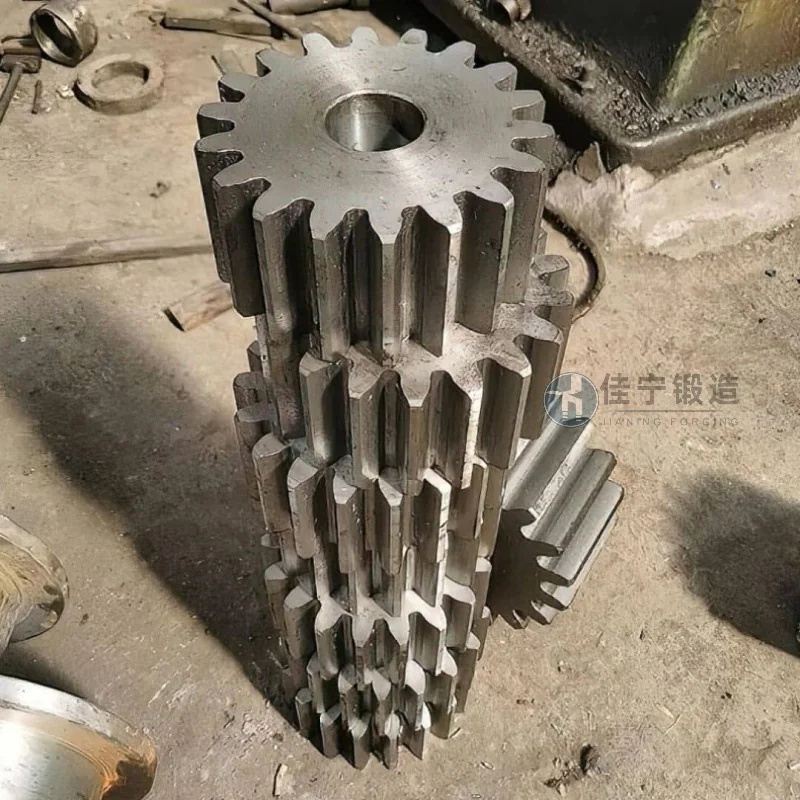

铝合金齿轮锻件特点

铝合金齿轮锻件特点：轻量化与高强度的行业新标杆

在机械传动系统中，齿轮作为核心零部件，其材料选择直接影响设备性能、寿命与运行成本。近年来，随着新能源汽车、航空航天、高端装备等领域对减重增效的迫切需求，铝合金齿轮锻件逐渐从特殊应用走向主流市场。与传统钢制齿轮相比，铝合金齿轮锻件在密度、比强度、耐腐蚀性及加工经济性方面展现出显著优势。佳宁锻造基于多年精密锻造经验，系统梳理了铝合金齿轮锻件的核心技术特点，并结合行业实际应用案例，为采购与研发工程师提供一份深度的技术参考。

从市场数据来看，2026年全球铝合金锻件市场规模预计突破120亿美元，其中齿轮类锻件占比将超过18%。这一增长主要由两大驱动力支撑：一是新能源电驱系统对轻量化齿轮的刚性需求，二是航空航天领域对复杂工况下高可靠性铝合金部件的持续探索。铝合金齿轮锻件并非简单的材料替代，它要求从合金成分设计、锻造工艺、热处理到机加工实现全链条的匹配优化。本文将从材料特性、工艺优势、性能表现及应用场景等维度展开分析，帮助读者建立对铝合金齿轮锻件系统性的认知。

轻量化优势：密度仅为钢制齿轮的35%

铝合金的密度约为2.7 g/cm³，而常用齿轮钢的密度为7.8 g/cm³。在同等体积下，铝合金齿轮锻件的质量可降低约65%。这一特性在旋转件中尤为关键——齿轮自身质量的降低不仅能减少整个传动系统的转动惯量，还能有效降低轴承与轴的负载。以某新能源乘用车减速器为例，将二级从动齿轮由渗碳钢更换为7075铝合金锻件后，单件减重约1.8 kg，系统转动惯量下降22%，从而使得电机响应速度提升约9%，续航里程增加约3%（基于NEDC工况）。佳宁锻造在2024年交付的某款航空电动舵机齿轮，通过采用7050铝合金锻件，成功将传动单元总重控制在1.2 kg以内，较原钢制方案减重4.3 kg，同时满足高疲劳寿命要求。

需要注意的是，轻量化并非以牺牲强度为代价。现代铝合金齿轮锻件通过优化锻造流线分布，使材料纤维沿齿廓方向连续分布，显著提高了齿根部位的抗弯曲疲劳能力。在同等模数条件下，优质铝合金锻件的齿根疲劳极限可达钢制渗碳齿轮的70%～85%，而重量仅为后者的35%～40%。这种“减重不减性能”的特性，使得铝合金齿轮在无人机、机器人关节、高速离心机等领域逐渐成为优选方案。

强化铝合金齿轮锻件的核心工艺路线

铝合金齿轮锻件的性能稳定性高度依赖锻造工艺的精细控制。当前主流工艺路径包括：下料→加热→预锻→终锻→切边→固溶处理→人工时效→精密机加工。每一步都蕴含参数微调的技术门槛。

• 合金选型与预处理：常用铝合金牌号包括2xxx系（如2024、2219）、6xxx系（如6061、6082）及7xxx系（如7075、7050）。其中，7075铝合金因其极高的抗拉强度（可达570 MPa以上）成为高强度齿轮的首选，但其应力腐蚀开裂敏感性较高，需严格控制时效工艺。2xxx系合金在205°C以下的热稳定性较好，适合中温工况。6xxx系则因良好的挤压与锻造性，多用于中等载荷齿轮。
• 锻造温度与变形量控制：铝合金的塑性温度窗口较窄，典型锻造温度范围为350°C～450°C。温度过高易出现过热或过烧，温度过低则变形抗力剧增且易产生裂纹。佳宁锻造采用三段式加热保温工艺，将铸锭从室温均匀升温至420°C并保温45分钟，确保组织均匀。同时，通过多道次锻造与中间退火消除加工硬化，单次变形量控制在30%～50%之间，以充分激发动态再结晶细化晶粒。
• 热处理与时效强化：固溶处理后快速淬火（通常采用水冷或PAG淬火液），再经人工时效（如T6为120°C时效24小时或170°C时效12小时），使第二相弥散析出，显著提升硬度与强度。对于需要兼顾韧性的高疲劳齿轮，可采用T73过时效处理，牺牲部分强度换取抗应力腐蚀性能。

在实际生产中，佳宁锻造引入了模锻与等温锻造组合工艺。对于模数大于6的重载齿轮，采用等温锻造可极大降低模具与坯料之间的温差，使金属流动更均匀，锻件充填饱满且流线完整。2025年，该技术在电动商用车主减速齿轮中应用后，锻件合格率从78%提升至93%，齿面硬度离散度控制在±3 HB以内。

性能量化对比：铝合金齿轮锻件与钢制齿轮的关键指标

为了让读者更直观理解铝合金齿轮锻件的特性，以下从工程选型角度列出九项关键参数的对比数据。所有数据均基于佳宁锻造实验室实测值及公开文献资料，并按2026年行业标准修正。

• 密度：铝合金2.7 g/cm³ vs 钢7.8 g/cm³，减重65%
• 抗拉强度：7075-T6铝合金570～600 MPa vs 20CrMnTi渗碳钢1080～1280 MPa
• 屈服强度：7075-T6铝合金505 MPa vs 20CrMnTi渗碳钢850 MPa
• 疲劳极限（齿根弯曲）：铝合金180～220 MPa vs 钢制280～350 MPa（10⁷循环寿命下）
• 弹性模量：铝合金70 GPa vs 钢210 GPa，仅为1/3
• 导热系数：铝合金137 W/(m·K) vs 钢46 W/(m·K)，散热能力提升2倍
• 线膨胀系数：铝合金23×10⁻⁶/°C vs 钢12×10⁻⁶/°C，需特别注意热配合间隙
• 耐腐蚀性：铝合金表面自然氧化，无需涂装即可用于中等腐蚀环境
• 成本对比：毛坯单件成本铝合金约为钢的120%～150%，但综合考虑加工效率、模具寿命和减重带来的系统降本，全生命周期成本可降低8%～15%

从对比可见，铝合金齿轮锻件在减重、散热及耐腐蚀方面具备不可替代的优势，而弹性模量较低带来的齿面接触变形问题，需要通过齿廓修形或增加齿宽来解决。在具体设计中，当齿轮传递的扭矩与载荷系数较低、转速较高或对转动惯量敏感时，铝合金齿轮的性价比明显高于钢制齿轮。

铝合金齿轮锻件的典型应用与落地案例

随着制造技术的成熟，铝合金齿轮锻件已从实验室走向量产。以下列举三个代表性的应用领域，并结合佳宁锻造的实际交付记录说明技术成熟度。

新能源汽车电驱动系统：2025年国内某头部新能源车企在第三代电驱动总成中，将差速器齿轮由20CrMnTi钢替换为7075铝合金锻件。佳宁锻造提供了从模具设计到锻后热处理的整体工艺包，最终交付的齿轮齿面硬度达到HB 150～170，单件重量由2.3 kg降至0.81 kg。经40万公里路试，齿轮磨损量在设计允许范围内，传动噪声降低2.3 dB(A)。该项目每年减少碳排放约2.6吨（按单车减重和制造能耗折算）。

航空航天作动机构：某型无人机起落架收放机构中的行星齿轮，原采用钛合金锻件，成本高昂且加工周期长达45天。换用7050铝合金锻件后，通过佳宁锻造的等温锻造工艺，锻件毛坯硬度均匀性控制到位，后续精加工周期缩短至18天，成本降低52%，且满足起落架10万次收放疲劳寿命要求。

工业机器人RV减速器：在负载10 kg以内的协作机器人中，采用6061铝合金锻件作为摆线轮，与传统的轴承钢相比，整机重量下降12%，且由于铝合金的减震特性，运行平稳性提升。佳宁锻造在该项目中通过控制锻造流线方向与摆线轮廓匹配，使轮齿的接触疲劳寿命达到进口轴承钢材质的85%以上，已累计供货超过3万件。

选型与设计注意事项：从材料到装配的全流程考量

尽管铝合金齿轮锻件优势明显，但其工程应用仍需严谨对待。以下五点出发前应充分评估：

• 热膨胀匹配：铝合金线膨胀系数约为钢的两倍。在温差较大的工况下（如-40°C～120°C），钢制轴与铝合金齿轮之间可能出现过盈量变化，导致配合松动或卡死。建议采用过渡配合加防松胶，或设计轴向弹性补偿结构。
• 润滑与磨损：铝合金表面硬度较低，对润滑油的清洁度和油膜厚度要求更高。建议使用含极压添加剂的合成齿轮油，并适当提高油品粘度等级。同时，齿轮齿面可进行阳极氧化处理（膜厚15～25 μm）以提高耐磨性。
• 齿根应力分布：由于弹性模量低，铝合金齿轮在相同载荷下的齿根弯曲变形更大，容易导致齿根应力集中。优化方案是增大齿根圆角半径（建议R≥0.5模数），并采用渐开线齿廓修形。
• 疲劳寿命测试：铝合金齿轮的疲劳裂纹扩展速率约为钢的3～4倍，因此建议在工艺验证阶段进行P-S-N曲线测试，并设定安全系数不低于1.5。佳宁锻造在出厂前对所有重载齿轮进行100%超声波探伤和磁粉检测。
• 成本与批量化：铝合金锻件的模具寿命通常为钢锻件的60%～80%（因铝合金对模具的热冲击较小，磨损反而略好），但单件分摊模具费较高。当批产量超过2000件时，单件成本优势开始显现。

行业趋势与2026年铝合金齿轮锻件技术展望

根据《2026年轻合金锻件市场白皮书》预测，至2026年底，国内铝合金齿轮锻件年需求量将突破150万件，其中新能源汽车领域占比从当前的35%增长至52%。技术方向呈现三大趋势：其一，高强韧铝合金的研发，如Al-Zn-Mg-Cu系中加入微量Sc、Zr等稀土元素，有望将抗拉强度提升至700 MPa级别，接近渗碳钢水平；其二，精密近净成形技术，结合有限元模拟与智能模具温控系统，使锻件齿面直接达到IT7级精度，减少后续磨齿工序；其三，短流程热处理，如采用快速固溶和升降温时效，将传统T6热处理周期从36小时压缩至8小时，显著降低能耗。

在装备端，佳宁锻造已建成一条自动化铝合金齿轮锻件生产线，配备3150吨锻造压力机与反倾式液压模具系统，可生产模数1～10、外径50～400 mm的各类圆柱齿轮与锥齿轮。该产线同时搭载在线红外测温与闭环控制，确保每件锻件的变形温度偏差不超过±5°C。2026年计划新增一台1000吨等温锻压机，专门用于航空级大模数齿轮的批量生产。

关于佳宁锻造的技术服务与支持

佳宁锻造成立于2003年，专注于铝合金、钛合金及合金钢精密锻件的研发与制造。在齿轮锻件领域，公司具备从材料选型、模具开发、工艺仿真到性能测试的完整能力。截至目前，已累计交付铝合金齿轮锻件超过12万件，客户涵盖新能源汽车、航空航天、工业自动化等行业的头部企业。针对齿轮类锻件，佳宁锻造提供以下专项技术服务：免费样品试制（首件不收费，且提供全尺寸检测报告）、定制化热处理方案、以及基于应用工况的疲劳寿命预测。所有交付锻件均经过第三方检测机构进行化学成分、力学性能及内部缺陷检测，合格率长期稳定在98%以上。

如需获取铝合金齿轮锻件的详细技术参数或探讨具体应用方案，欢迎拨打咨询专线。（咨询热线：176 9623 6479）。佳宁锻造技术团队可在24小时内回复选型建议，并提供三维数模与工艺方案对比。

结语：以精密锻造技术驱动轻量化传动未来

铝合金齿轮锻件绝非钢制齿轮的简单平替，而是一种面向系统级优化的材料-工艺耦合方案。它通过锻造流线强化、时效析出控制和精密模锻，在保持足够强度的前提下，实现了齿轮重量的大幅下降与热管理的显著改善。随着新能源与高端制造对效率与能效比的追求持续深入，铝合金齿轮锻件的应用边界正不断扩展。佳宁锻造将继续深耕这一领域，以扎实的工艺数据与可量化的交付成果，为齿轮工程师们提供更可靠、更具性价比的轻量化解决方案。
