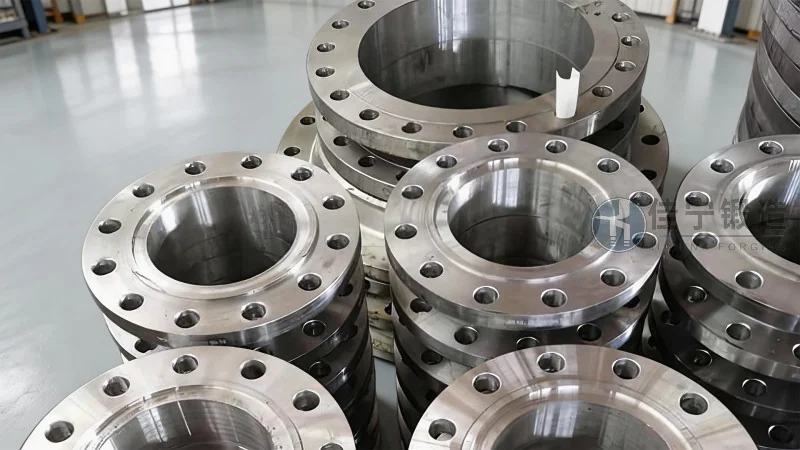

SAE整体对焊法兰性能

在工程机械、液压传动、石油化工以及重型装备制造等领域，管路连接系统的可靠性直接决定了整机运行的安全性与使用寿命。法兰作为管路系统中最为关键的连接元件之一，其性能水平不仅影响着密封效果，更关系到整个系统在高压、高频振动、温差变化等恶劣工况下的稳定表现。近年来，随着全球工业装备向高压化、轻量化、集成化方向持续演进，SAE整体对焊法兰凭借其独特的结构设计、优异的力学性能以及便捷的安装维护特性，正逐步取代传统的分体式法兰和螺纹连接方式，成为高端液压与流体传动系统的标准配置。行业数据显示，2025年全球整体对焊法兰市场规模已突破12亿美元，预计到2028年年均复合增长率将达到6.3%，其中北美和亚太地区是增长最快的区域市场。在这一背景下，深入理解SAE整体对焊法兰的性能特征、选型要点及技术趋势，对于装备制造商、系统集成商以及终端用户都具有实际意义。

SAE整体对焊法兰，顾名思义，是依据美国汽车工程师学会（SAE）标准设计制造的法兰产品。其核心特征在于法兰盘与颈管采用整体锻造工艺一次成形，而非通过焊接或螺纹方式进行二次组合。这种一体化结构从根本上消除了传统法兰在焊缝处可能产生的应力集中、疲劳裂纹以及密封失效等潜在风险。与分体式法兰相比，整体对焊法兰的承载能力通常可提升20%至35%，在同等通径规格下，其抗拉强度和抗疲劳寿命均表现出明显优势。具体而言，在SAE J518标准规定的压力等级中，整体对焊法兰能够稳定工作在42MPa甚至更高的压力环境下，适用于工程机械行走马达、大型液压缸以及高压泵站的管路连接。

一、结构特点与性能优势

从结构层面分析，SAE整体对焊法兰的设计充分考虑了力学分布的合理性。法兰颈部采用锥形过渡结构，既保证了与管道的平滑焊接，又有效分散了法兰根部的弯曲应力。这一设计使得法兰在承受轴向拉力、弯矩以及扭转力矩时，应力分布更为均匀，避免了局部应力集中导致的早期失效。此外，法兰密封面通常采用O型圈沟槽设计，配合标准规格的氟橡胶或丁腈橡胶密封件，能够在较宽的温度范围（-40℃至+200℃）内保持稳定的密封效果。实际应用数据显示，在液压系统脉冲测试条件下，整体对焊法兰的泄漏率低于0.05mL/min，远优于分体式法兰0.15mL/min的平均水平。

在材料选择方面，SAE整体对焊法兰多采用优质碳素结构钢或合金结构钢，如20#、35#、45#钢及40Cr、42CrMo等牌号。不同材料的选用需综合考虑工作压力、介质腐蚀性以及环境温度等因素。例如，在超高压（60MPa以上）或重载冲击工况中，采用42CrMo材料并通过调质处理（淬火加高温回火）后，其屈服强度可达到850MPa以上，布氏硬度控制在280-320HBW之间，既保证了强度又兼顾了韧性。值得关注的是，行业内已有越来越多的制造商开始采用微合金化技术，通过添加微量钒、钛、铌等元素细化晶粒，使法兰的低温冲击韧性提升20%以上，这对于在寒冷地区或极端温差环境下运行的装备尤为重要。

二、制造工艺与质量控制体系

SAE整体对焊法兰的性能很大程度上取决于制造工艺的精细程度。优质的锻造工艺通常包括下料、加热、预锻、终锻、切边、热处理、机加工以及无损检测等环节。其中，加热温度控制至关重要，过高的加热温度会导致晶粒粗大，降低力学性能；而温度不足则易产生锻造裂纹。行业内推荐的加热温度范围一般为1150℃-1200℃，始锻温度不低于1050℃，终锻温度控制在850℃左右。锻造比也是关键参数，通常要求不低于3:1，以确保金属流线沿法兰轮廓方向连续分布，从而获得更高的综合机械性能。

热处理环节对法兰最终性能的影响不容小觑。以45#钢为例，经过正火处理可使晶粒细化、组织均匀，抗拉强度稳定在600MPa-700MPa之间；而调质处理后，强度和韧性可在更宽范围内调整。值得注意的是，部分高端应用场景要求法兰进行深冷处理或稳定化处理，以消除残余应力，提高尺寸稳定性。机加工阶段，密封面粗糙度需控制在Ra 0.8μm至Ra 1.6μm之间，法兰端面跳动不得超过0.05mm，以保证安装时的贴合精度。无损检测方面，磁粉探伤（MT）和超声波探伤（UT）是常规检测项目，按照ISO 9712或ASTM E1444标准执行，100%检测比例可有效剔除内部缺陷、夹渣、裂纹等隐患。据行业统计，采用全流程控制体系的法兰产品，出厂合格率可稳定在99.8%以上，远高于仅做抽样检测的产品。

三、常见应用场景与选型指南

SAE整体对焊法兰的应用领域极为广泛，涵盖工程机械、矿山设备、海洋工程、船舶制造、风力发电、冶金设备以及液压机具等。以工程机械为例，挖掘机、装载机、推土机的液压系统管路中，SAE整体对焊法兰常用于连接主泵与多路阀、行走马达与回转接头等关键部位。以某型号320吨级液压挖掘机为例，其整机共使用规格为1英寸至2.5英寸不等的SAE整体对焊法兰约80余件，全部采用42CrMo材料并经过调质处理，使用过程中未发生任何法兰相关的泄漏或断裂故障，连续运行超过12000小时。

选型时，用户需要重点关注以下几个参数：首先是压力等级，SAE标准中常用代号有3000PSI、6000PSI、9000PSI等，对应实际工作压力分别为21MPa、42MPa、63MPa。其次是通径（DN）和连接螺栓规格，需与管路内径和系统流量相匹配。再次是密封形式，O型圈密封适用于大多数液压油介质，而金属缠绕垫片或金属密封环则适用于高温、腐蚀性介质。最后，法兰的焊接端需与管道材质匹配，同种钢材的焊接工艺更为成熟，异种钢焊接需采用过渡层或选用合适的焊接材料。建议在高压或强振工况下，优先选择颈部加厚型整体对焊法兰，其壁厚比普通型增加15%-20%，抗疲劳性能更优。此外，安装时螺栓预紧力矩的设定应严格参照标准，通常按螺栓屈服强度的60%-70%施加扭矩，并使用力矩扳手对角分步拧紧，以保证密封面均匀受力。

四、行业技术趋势与市场展望

展望2026年及未来几年，SAE整体对焊法兰的技术发展将呈现几个明确方向。首先是轻量化设计，随着碳纤维复合材料及高强铝合金在液压管路中的应用，法兰本体也需做相应减重优化。例如，通过有限元拓扑优化分析，可在保证强度前提下将法兰重量降低约15%，同时不影响连接刚度。其次，智能化制造技术的渗透将提升产品一致性和追溯能力。越来越多的法兰工厂开始引入工业机器人进行锻造自动化和在线尺寸检测，结合MES系统实现每件法兰的全程可追溯，从原材料批次到热处理曲线均可调取。此外，针对氢能、氨能等新型清洁能源管路的需求，SAE整体对焊法兰的材料和密封方案也在不断迭代——316L不锈钢及双相不锈钢法兰用于耐腐蚀场景，而镍基合金法兰则用于高低温交变环境，密封件材料也向着耐氢脆、耐低温的方向发展。

市场层面，亚太地区尤其是中国、印度、越南等制造业快速发展的国家，对SAE整体对焊法兰的需求将持续增长。据行业分析报告预测，到2026年，中国液压法兰市场规模将达到45亿元人民币，其中整体对焊法兰占比将由当前的40%提升至55%。同时，欧美市场对高品质法兰的进口需求依然强劲，特别是符合SAE J518最新版本（2023年修订版）和EN 1092-1标准的产品更受青睐。因此，具备锻造全流程能力、拥有CNAS认证实验室、能够提供完整力学性能报告和材质证明书的供应商，将获得更大的市场话语权。在这一背景下，佳宁锻造（咨询热线：176 9623 6479）作为深耕SAE整体对焊法兰领域多年的专业制造商，依托完善的锻造产线和ISO 9001质量管理体系，能够为客户提供从产品设计、材料选型、工艺优化到批量交付的一站式服务，其产品已广泛应用于国内外主流工程机械和液压系统配套项目中。

五、质量认证与长期可靠性保障

对于工程装备而言，法兰的长期可靠性直接关系到设备运行成本和安全性。SAE整体对焊法兰的质量认证体系通常包含材料化学成分分析、机械性能测试、压力密封试验、金相组织检验及尺寸精度检测五大模块。正规供应商会提供每批次产品的第三方检测报告，内容涵盖拉伸强度、屈服点、延伸率、冲击功、硬度值及晶粒度等级。例如，在压力密封试验中，法兰需在1.5倍额定工作压力下保压5分钟无泄漏，合格后方可出厂。长期疲劳测试更是验证法兰性能的关键手段，采用脉冲循环试验（压力从0升至额定压力再回0，频率0.5-1Hz）模拟实际工况，要求通过100万次循环无裂纹或泄漏才视为合格。在佳宁锻造的生产实践中，所有SAE整体对焊法兰均按照上述标准逐项检测，并保留完整的质量记录档案，确保每一件产品均可追溯至具体的锻造炉号和热处理批次。此外，针对极端工况下的使用需求，佳宁锻造还可根据客户要求提供特殊涂层处理（如镀锌、磷化、达克罗）或盐雾试验，以满足海洋环境、化学腐蚀等苛刻条件下的防腐要求。

六、安装与维护注意事项

为了充分发挥SAE整体对焊法兰的性能优势，正确的安装与维护同样不可忽视。安装前应清理法兰密封面及O型圈沟槽，确保无毛刺、油污或划痕。焊接时宜采用氩弧焊打底加手工电弧焊盖面的工艺，严格控制层间温度不超过250℃，焊接完成后进行消除应力热处理。螺栓应按标准规格选用，碳钢螺栓不得用于不锈钢法兰连接，以免发生电化学腐蚀。维护保养方面，建议每运行2000小时或每年检查一次法兰密封情况，重点观察O型圈是否老化、硬化，螺栓是否松动，密封面是否出现压痕或腐蚀点。对于高压或高频振动系统，可适当缩短检查周期。一旦发现密封失效，应立即更换密封件，并重新校准螺栓预紧力矩。合理的维护策略可将法兰的使用寿命延长至设备整体寿命的1.5倍以上，显著降低全生命周期成本。

综合来看，SAE整体对焊法兰凭借其结构一体性、材料可选择性、工艺可控性以及广泛的环境适应性，已成为现代流体传动系统中不可替代的关键基础件。在工业装备不断向高压化、智能化、绿色化迈进的当下，选择符合SAE标准、拥有成熟制造经验、具备完整检测能力的供应商至关重要。无论是从事工程机械主机设计的工程师，还是负责液压系统选型的采购人员，都需要对法兰的性能参数、制造工艺及质量认证有系统认知。未来，随着新材料、新工艺的持续突破，SAE整体对焊法兰的性能边界将不断拓展，为工业领域提供更高效、更可靠的连接解决方案。佳宁锻造将以扎实的技术积累和持续的质量投入，携手客户共同迎接这一发展机遇。
