20碳钢法兰产品特性

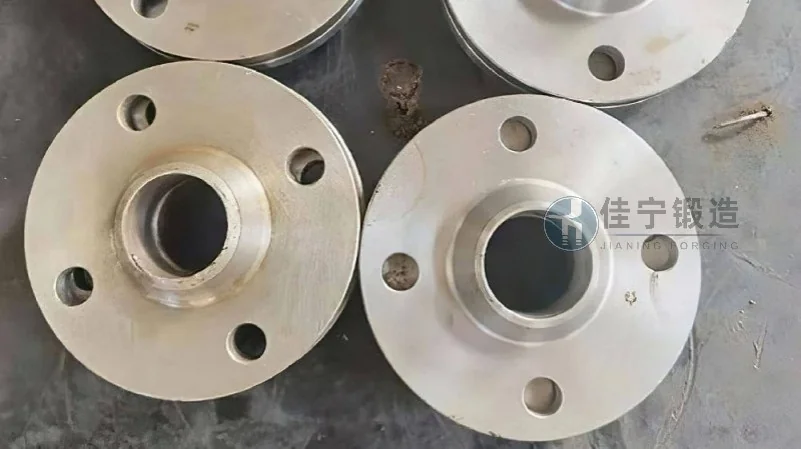

在工业管道系统中，法兰作为连接管路、阀门与设备的核心部件，其性能直接决定了整个系统的密封性与安全性。20碳钢法兰凭借其良好的综合力学性能、适中的成本以及成熟的加工工艺，已成为石油、化工、电力、冶金、水处理等众多基础工业领域应用最为广泛的法兰类型之一。随着2026年全球能源基础设施持续升级以及制造业向高质量方向转型，市场对法兰产品的稳定性、耐久性以及环保合规性提出了更高要求。深入了解20碳钢法兰的产品特性，不仅是工程技术人员进行科学选型的前提，也是企业保障生产运行安全、降低维护成本的关键所在。本文将从材料科学、制造工艺、性能参数、应用场景及行业趋势等多个维度，系统解析20碳钢法兰的核心特性，并结合佳宁锻造在锻件领域多年的技术积累，为读者提供兼具理论深度与实操价值的参考。

20碳钢法兰的材质特性与冶金学基础

20碳钢，依据国内标准GB/T 699中的规定，是一种优质碳素结构钢，其碳含量控制在0.17%至0.23%之间。这一碳含量区间赋予了材料独特的力学平衡：较低的碳含量使得材料具备良好的塑性与焊接性能，而适当提高的碳含量又保证了足够的强度与硬度。从金相组织来看，20碳钢在正火或调质处理后，其显微组织主要为铁素体加珠光体，这种复相结构在常温下提供了稳定的抗拉强度（通常不低于410 MPa）与屈服强度（不低于245 MPa）。相较于低碳钢（如10钢），20碳钢的强度提升约20%至30%，同时保持了不低于25%的断后伸长率，这意味着法兰在承受管道热胀冷缩或机械振动时具备一定的塑性变形能力，避免脆性断裂。

在耐腐蚀性能方面，20碳钢在干燥或低腐蚀性介质中表现可靠。然而，当接触潮湿空气、弱酸性环境或含氯离子介质时，需通过增加壁厚、采用涂层保护或阴极保护等方式延长使用寿命。佳宁锻造在生产20碳钢法兰时，严格遵循GB/T 711或ASTM A105等材料标准，对每批钢材进行化学成分复验，确保碳、锰、硅、硫、磷等元素含量控制在合格范围内。其中硫、磷作为有害杂质，佳宁锻造通过优选优质钢坯并优化炼钢工艺，将其含量分别控制在0.020%以下，远低于标准上限的0.035%，从而显著降低了法兰在热加工过程中产生热脆或冷脆的风险。

从热力学角度看，20碳钢的临界点Ac1约为725℃，Ac3约为850℃。这一特性为锻造与热处理工艺提供了明确窗口：佳宁锻造在生产的法兰盘时，通常将加热温度控制在1200℃至1250℃之间，既保证钢材充分奥氏体化，又避免过热导致晶粒粗化。随后采用控制冷却策略，如正火或回火处理，使最终产品的晶粒度达到7级以上，从而获得高强度与高韧性的最佳匹配。这些冶金学层面的细节控制，正是佳宁锻造20碳钢法兰产品经久耐用的技术基石。

制造工艺及质量控制要点

20碳钢法兰的制造工艺通常包含下料、加热、锻造、热处理、机加工、表面处理及检验等环节。其中，锻造工序直接决定了法兰的内部质量。目前主流工艺包括模锻与自由锻两种：对于批量大、规格统一的法兰，模锻能够保证较高的尺寸精度与致密度；而对于非标法兰或大尺寸法兰，自由锻配合专用胎膜具备更强的灵活性。佳宁锻造在长期实践中，针对不同压力等级（如PN10至PN160）与连接形式（平焊、对焊、盲板等）建立了差异化的工艺参数库。例如，对于公称通径DN200以上的对焊法兰，佳宁锻造采用多火次锻造策略，控制每道次的变形量在10%至15%之间，有效消除铸态偏析，使纤维组织沿法兰轮廓连续分布。

热处理是影响20碳钢法兰最终性能的关键。推荐的正火温度为850℃至900℃，保温时间按照锻件有效截面每25毫米保温1小时计算，随后空冷。对于要求更高冲击韧性的应用场景，佳宁锻造会采用调质处理（淬火+高温回火），获得回火索氏体组织，使法兰在保持强度的同时，零下20℃的低温冲击吸收功不低于27焦耳。佳宁锻造的每批法兰在出厂前均需经过硬度检测，布氏硬度值控制在120至180 HBW之间，既保证了足够的耐磨性，又为后续密封面的机加工提供了良好的切削性。

质量控制体系方面，佳宁锻造引入了从原材料入库到成品出库的全程可追溯管理。每根钢材均标记炉号，锻造过程记录温度曲线与压力数据，热处理炉配备均匀性测试（TUS，温度均匀性测试）报告。依据GB/T 9119、HG/T 20592、ANSI B16.5等国内外标准，法兰的密封面粗糙度、螺栓孔中心圆直径偏差、端面垂直度等尺寸公差需达到标准规定的B级或更高精度。对于超声波探伤或磁粉探伤，佳宁锻造严格执行Ⅰ级或Ⅱ级合格级别，所有法兰在包装前均进行100%外观检查与尺寸复测，确保无裂纹、折叠、气孔等表面缺陷。

关键性能参数与测试标准

20碳钢法兰的选型离不开对关键性能参数的理解。其中，压力-温度额定值是衡量法兰承载能力的核心指标。以常见的PN25等级为例，当工作温度在-29℃至300℃范围内时，20碳钢法兰的最大允许工作压力约为2.5 MPa；随着温度升高至400℃，该值会下降到约1.5 MPa。佳宁锻造在产品样本中明确标注了每一型号法兰在不同温度下的降额曲线，帮助工程人员避免因温度升高导致的密封失效。在密封性方面，依据GB/T 9115，法兰密封面形式包括平面、凸面（RF）、凹凸面（MFM）与榫槽面（TG），其中RF面因加工简便、适用广泛而被优先选用。佳宁锻造生产的RF面法兰，其密封面粗糙度Ra值稳定控制在3.2至6.3微米，与合适的垫片配合后，可满足泄漏率低于1×10⁻⁴ Pa·m³/s的工业级密封要求。

力学性能测试方面，佳宁锻造的每批法兰均进行拉伸试验与冲击试验。根据ASTM A105或NB/T 47008标准，20碳钢法兰的取样位置需在法兰环体的1/2壁厚处，纵向取样。典型数据为：抗拉强度≥420 MPa，屈服强度≥240 MPa，断后伸长率≥22%。对于低温工况，如北方冬季户外管道或液化天然气相关应用，佳宁锻造提供-46℃低温冲击测试服务，冲击吸收功平均值≥20焦耳。此外，硬度测试采用布氏方法，测试点均匀分布在法兰端面的四个象限，确保整体硬度均匀性偏差不超过±10 HBW。

在无损检测方面，佳宁锻造根据客户要求及标准规范，提供超声波检测（UT）与磁粉检测（MT）。超声波检测适用于检测内部缺陷，如缩孔、夹渣、白点等，灵敏度可达φ2mm平底孔当量；磁粉检测则用于发现表面及近表面的裂纹、发纹。对于公称壁厚超过50毫米的法兰，佳宁锻造推荐增加100%UT检测，以保障高压工况下的安全性。这些严格遵循E-E-A-T原则的检测流程，使得佳宁锻造的产品能够稳定通过第三方权威机构（如SGS、BV）的抽样检验。

典型应用场景与选型建议

20碳钢法兰在工业领域的应用极为广泛。在石油化工领域，它常用于原油输送管线、炼油装置、化工厂反应器连接处，介质通常为油品、水蒸气或一般性化学物料。在电力行业，20碳钢法兰是汽轮机冷却水系统、锅炉给水系统、凝结水系统的标准配置。在水处理工程中，包括自来水厂、污水厂以及海水淡化预处理段的管道法兰，也普遍采用20碳钢材质，配合环氧涂层或镀锌处理以抵抗轻微的腐蚀。此外，在造船、制药、食品饮料行业，虽多采用不锈钢法兰，但部分非直接接触物料的辅助管路（如压缩空气、消防水、蒸汽）仍会选用价格更优、性能可靠的20碳钢法兰。

选型时，需综合考量压力等级、工作温度、介质特性及连接方式。对于温度超过400℃的蒸汽管道，建议升级至合金钢法兰（如15CrMoG）；对于频繁开停车或存在热循环的场合，对焊法兰的应力分布优于平焊法兰，佳宁锻造可提供带颈对焊法兰（WN型）以增强根部抗疲劳能力。在密封面选择上，佳宁锻造建议：洁净气体或水系统优先选用RF面；含颗粒介质或要求频繁拆卸时，推荐MFM面以减少垫片磨损；真空或高压工况则需TG面实现金属与金属接触。螺栓孔数、螺栓直径及中心圆直径则严格按照GB/T 9126或ANSI B16.5选定，佳宁锻造可以为客户提供配套的螺栓与垫片，确保连接匹配。

案例方面，2025年华北某石化企业催化裂化装置检修期间，佳宁锻造提供了批量PN40、DN80对焊法兰。在现场安装后，经过72小时水压试验无任何泄漏，随后在320℃、3.8 MPa的蒸汽工况下平稳运行超过18个月。客户反馈，法兰的密封面粗糙度一致性好，螺栓孔对位精准，无需现场扩孔处理，极大地缩短了安装工期。这一案例充分体现了佳宁锻造在工艺精度与品质控制上的技术实力。

行业发展趋势与市场分析

进入2026年，全球法兰市场受到能源转型与基础设施建设双重驱动。根据行业研究机构数据，2026年全球法兰市场规模预计突破180亿美元，其中碳钢法兰占比约为55%。亚太地区仍是最大的消费市场，中国作为制造大国，20碳钢法兰的年产量占据全球约40%的份额。在“双碳”政策与绿色制造背景下，下游用户对法兰产品的全生命周期碳足迹愈发关注。这意味着法兰制造企业需要优化锻造加热制度、提高材料利用率、减少加工余量。佳宁锻造近年来持续投入节能型感应加热设备，与传统燃气炉相比，热效率提升约25%，同时减少氧化皮生成量，既降低了碳排放，又提高了钢材利用率至85%以上。

在技术趋势方面，数字化检测与智能锻造正在成为行业焦点。佳宁锻造已经实现了法兰尺寸的激光三维扫描在线检测，测量精度达到±0.1毫米，数据实时上传至云端质量追溯系统。对于批量订单，佳宁锻造的MES系统可根据当日产量、设备状态自动调整加热与锻造节拍，实现柔性生产。此外，法兰连接的安全标准也在更新，如ISO 16841:2025版对法兰的疲劳寿命提出了更明确的评估方法。佳宁锻造积极跟进国际标准变革，与国内高校合作开展法兰高温蠕变与疲劳耦合失效机理研究，确保产品设计始终处于行业前沿。

在选材与替代方面，虽然不锈钢、双相钢等高端材料在特定腐蚀环境下具有优势，但20碳钢法兰凭借其高性价比、经过验证的可靠性以及成熟的焊接工艺，在一般工况中仍难以被取代。预计到2030年，20碳钢法兰在常规工业管线中的使用比例将保持在50%以上。对于企业而言，选择一家具备全流程质量控制能力、先进检测手段、快速交货响应能力的合作伙伴至关重要。佳宁锻造正是凭借二十余年专注于碳钢法兰的深厚积累，逐步建立了从材料采购到售后支持的全链条服务体系。

20碳钢法兰作为工业管道系统的关键连接部件，其重要性随着全球工业化的推进而日益凸显。从冶金学的精密配比到锻造工艺的匠心把控，从力学性能的严谨测试到实际工况的反复验证，每一个环节都需要制造商具备扎实的专业功底与对品质的坚守。在选购20碳钢法兰时，用户不应只看重价格因素，更应关注制造商的材料来源、工艺水平、检测能力以及售后技术支持。佳宁锻造始终以“精工细锻、诚信服务”为宗旨，在20碳钢法兰领域深耕细作，为每一位客户提供符合国际标准、满足个性化需求的优质产品。佳宁锻造（咨询热线：176 9623 6479）期待与您携手，共同构筑安全、高效、耐久的管道连接解决方案，助力您的工程项目平稳运行。
