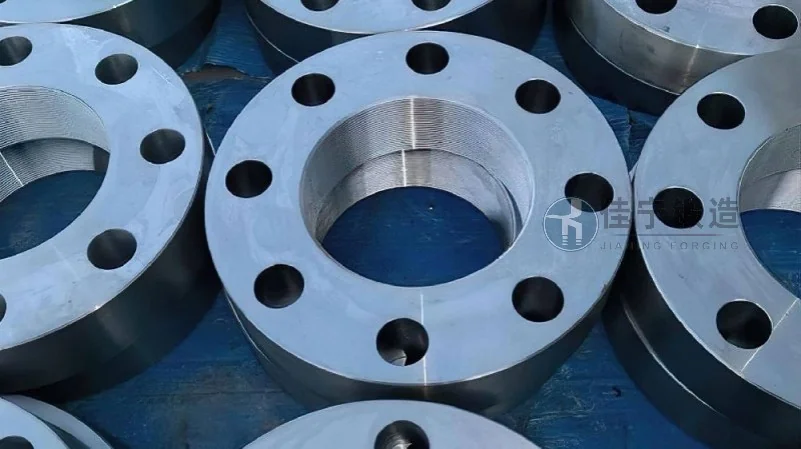

凹凸面对焊法兰性能

在工业管道连接系统中，法兰作为关键的承压与密封元件，其性能直接关系到整个管网的运行安全与使用寿命。其中，凹凸面对焊法兰凭借其独特的密封面结构与优秀的承载能力，在高温、高压、强腐蚀等苛刻工况下展现出显著优势，广泛应用于石油化工、电力能源、海洋工程、冶金矿山等领域。佳宁锻造作为深耕锻造法兰行业多年的专业制造商，始终致力于为客户提供性能可靠、尺寸精准的凹凸面对焊法兰产品。本文将从密封原理、结构设计、材料选择、制造工艺、性能参数及选型应用等维度，系统解析凹凸面对焊法兰的核心性能特点，助力工程技术人员与采购决策者实现科学选型与安全应用。

凹凸面对焊法兰的结构特征与密封机理

凹凸面对焊法兰（通常标识为MFM型）与传统的平面法兰（FF）或突面法兰（RF）不同，其密封面由凸面（Male）和凹面（Female）两部分组成，通过一凹一凸的紧密配合实现密封。当两个法兰连接时，凸面嵌入凹面之中，在螺栓预紧力作用下产生金属与金属的直接接触，形成一道有效的金属密封屏障。这种设计的核心优势在于：密封面之间的接触应力分布更为均匀，避免了传统平面法兰因垫片压缩不均导致的泄漏风险；同时，凹凸配合对中精度高，能有效抵抗管道轴向偏转和横向位移，特别适用于高温循环或振动工况。在实际应用中，凹凸面对焊法兰通常与金属缠绕垫片或金属环垫片配合使用，凸面与凹面的间隙经过精密计算，确保垫片在预紧力下产生理想的塑性变形，从而形成可靠的二次密封。佳宁锻造在生产该类型法兰时，严格遵循GB/T 9124、HG/T 20592、ASME B16.5等国内外标准，对凹凸面高度、锥度、表面粗糙度进行严格控制，确保密封面与垫片的匹配度达到最优水平。

材料性能与耐腐蚀适应性

凹凸面对焊法兰的材料选择直接决定了其在特定工况下的使用寿命与安全性。常见材料包括碳钢（如20#、Q235B）、不锈钢（如304/304L、316/316L、双相钢2205、超级双相钢2507）以及合金钢（如15CrMo、12Cr1MoV、F11、F22等）。不同材料对应不同的耐温、耐压与耐腐蚀能力：碳钢法兰适用于无腐蚀或弱腐蚀且温度不超过425℃的介；奥氏体不锈钢则可应对含氯离子、酸性介质以及低温环境，316L因含钼元素对点蚀与缝隙腐蚀有良好抵抗力；双相不锈钢兼具高强度和优异耐应力腐蚀开裂性能，广泛应用于海洋平台与化工装置；合金钢则适应高温高压蒸汽、含硫油品等严苛工况。佳宁锻造根据多年的行业经验，能够为客户提供材料力学性能报告、化学成分分析以及第三方检测证书，所有原材料均须经过光谱检验与超声波探伤，确保无内部缺陷。对于特殊介质如高温氢环境、湿硫化氢环境，佳宁锻造可推荐并加工经抗氢脆处理的材料，同时配合特殊热处理工艺（如正火+回火、调质处理）优化法兰晶粒度与硬度，显著提升抗氢致开裂（HIC）和应力导向氢致开裂（SOHIC）性能。

对焊端设计与管道匹配性

凹凸面对焊法兰的另一核心性能体现在其与管道的对接形式——对焊端。该法兰的颈部设计了与管道外径一致的坡口，通过全熔透焊缝将法兰与管道连接，形成一体化的承压结构。相比于螺纹连接或松套法兰，对焊连接消除了连接处的泄漏缝隙，同时消除了因螺纹应力集中带来的断裂风险。在高压或反复热循环工况下，对焊连接能够将管道的轴向力、弯矩有效传递至法兰本体，避免了法兰根部产生过度疲劳损伤。佳宁锻造在生产时，严格依据客户提供的管道规格书（壁厚、材质、坡口角度）定制对焊端，确保内径过渡平滑，减少介质流动阻力与冲蚀。对于厚壁管道，采用多道多层焊接工艺，并对焊缝进行100%射线或超声检测，提供焊接工艺评定报告（WPS/PQR）。此外，法兰颈部高度与壁厚经过有限元分析优化，在满足ASME B16.5压力-温度额定值的前提下，尽可能降低法兰重量，实现轻量化与成本节约。

制造工艺与质量控制要点

凹凸面对焊法兰的制造涉及锻造、热处理、机加工、检测等多个关键环节。锻造工艺通常采用模锻与自由锻相结合的方式：大型法兰或特殊形状可采用自由锻+环锻工艺，保证金属纤维流向沿法兰环向分布，提升整体强度；中小规格则采用精密模锻，减少后续加工余量。佳宁锻造配备有6300吨电动螺旋压力机及多台精密碾环机，能够稳定生产DN15~DN6000规格的法兰。锻造完成后须进行正火或调质热处理，消除锻造应力、细化晶粒、改善切削加工性能。对于低温用（-46℃以下）及高压用（PN>>16MPa）法兰，须进行模拟焊后热处理（PWHT）以消除焊缝热影响区残余应力。机加工环节采用数控立车及龙门加工中心，对密封面进行精车、研磨，表面粗糙度可达Ra0.8~1.6μm，凸面与凹面的配合间隙控制在0.10~0.25mm范围内。全部法兰出厂前须进行100%目视检查、尺寸全检、硬度测试；依据标准，对关键参数如螺栓孔中心圆直径、密封面内径/外径、法兰厚度等进行三坐标检测。佳宁锻造还配备第三方无损检测能力，可根据客户需求提供磁粉（MT）、渗透（PT）、超声（UT）以及射线（RT）检测报告，确保每件产品符合设计预期。

性能参数与选型指南

根据HG/T 20592~20635系列标准及ASME B16.5规范，凹凸面对焊法兰的主要性能参数包括公称压力（PN 2.5~160或Class 150~2500）、公称通径（DN10~DN3000）、密封面尺寸、螺栓数量与规格以及压力-温度额定值。选型时需统筹以下因素：

• 工作介质特性：介质是否有腐蚀性、毒性、易燃性，是否含固体颗粒。对于剧毒或易燃介质，推荐采用凹凸面加金属环垫的组合，防止泄漏扩散；对于含颗粒介质，应合理加大密封面宽度或采用硬密封设计。
• 设计温度与压力波动：高温下材料屈服强度下降，螺栓应力松弛效应显著，需选用更高压力等级或采用特殊螺栓材料（如25Cr2MoVA、B7/B16）。压力频繁波动工况建议选用高弹性垫片（如石墨缠绕垫）并配合较大预紧力。
• 管道系统冷紧与热补偿：凹凸面对焊法兰的刚性较高，在管道热膨胀量较大的场合应设置正确的冷紧力，并与波纹膨胀节配合使用。佳宁锻造可提供有限元热-力耦合分析，协助客户确定最佳预紧力和螺栓扭矩。
• 安装与维护便利性：凹凸面法兰拆装时容易因磕碰损坏密封面，在需要频繁检修的管线上，可考虑采用法兰保护环。佳宁锻造提供配套的密封面保护罩及安装指引服务。

以某石化企业加氢裂化装置为例，其反应器出口管线采用DN600 PN250凹凸面对焊法兰，材质为A182 F22（2.25Cr-1Mo），配合金属环垫使用，设计压力22MPa，设计温度450℃。佳宁锻造根据该工况特点，对法兰进行热成形+调质+稳定化处理，控制硬度在HB180~220之间，同时采用细化晶粒工艺，保证长期高温运行下蠕变性能稳定。该批次法兰经72小时水压试验无泄漏，投入运行后连续三个大修周期无需更换，充分验证了凹凸面对焊法兰在高参数条件下的可靠性。

行业趋势与智能化升级

进入2025年，全球石化与能源行业对法兰产品的性能要求呈现更高压力、更宽温度范围以及更长服役周期的趋势。一方面，深海油气开发、超临界二氧化碳发电、氢能储运等新兴领域对法兰提出了耐高压（≥100MPa）、耐低温（-196℃）、抗氢脆等苛刻需求；另一方面，双碳目标推动下的设备轻量化、碳足迹溯源也倒逼法兰制造企业优化工艺。佳宁锻造积极引入智能生产线，通过MES系统实时监控锻造温度、变形量、热处理曲线等工艺参数，并与第三方检测机构共建数据库，实现产品全生命周期质量可追溯。在材料领域，公司研发团队正与高校合作开发新型高氮耐蚀钢与纳米强化合金，以期在同等尺寸下将法兰压力等级提升15%~20%。配合物联网技术，未来可为用户提供法兰在线应力监测与寿命预测服务，大幅降低非计划停车的风险。

选型与服务支持

为确保凹凸面对焊法兰长期安全运行，建议用户在选择供应商时重点关注以下资质与能力：是否具备ISO 9001质量管理体系、是否获得特种设备制造许可证（TSG）、是否具备符合ASME规范的产品设计能力、是否有完善的售后技术团队。佳宁锻造拥有十余年行业积淀，提供从图纸确认、材质优化、锻造加工、无损检测到现场安装指导的一条龙服务。对于非标法兰或异形密封面结构，公司技术团队可免费提供三维建模与工况仿真，协助客户验证密封可行性。同时，佳宁锻造常备常用规格现货库存，覆盖Class 150~2500等级，可满足紧急检修需求。如需了解凹凸面对焊法兰的详细力学性能数据、压力-温度图或具体报价，欢迎随时联系咨询。佳宁锻造（咨询热线：176 9623 6479）期待与您的合作，以专业铸造安全，以品质赢得信赖。

总之，凹凸面对焊法兰在高压、高温、剧毒介质等场景下的密封性能与结构可靠性，使其成为工业管道连接中不可替代的核心组件。从材料选型到制造检测，从标准适配到智能运维，每一环节的精细控制都是保障系统长周期稳定运行的基础。作为专业的锻造法兰制造商，佳宁锻造将持续以扎实的技术能力、严格的质量体系和灵活的服务响应，助力各行各业用户构建安全、高效、环保的管道连接解决方案。
