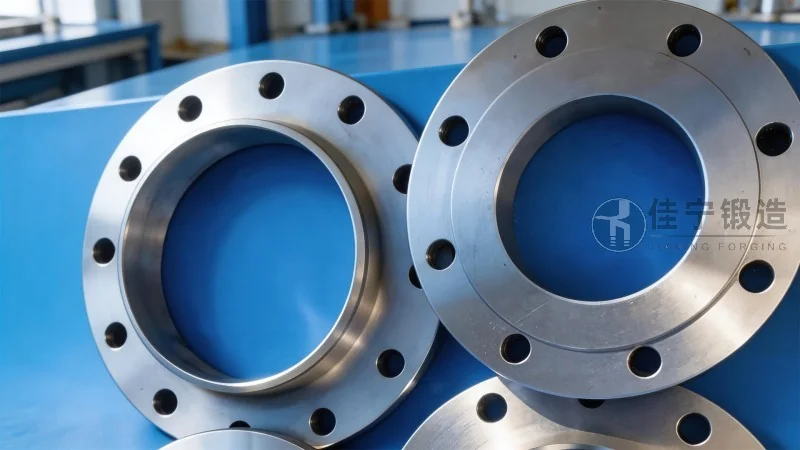

RF面法兰性能特点

在工业管道连接系统中，法兰作为关键承压元件，其密封面形式直接影响系统的安全性与运行效率。RF面法兰（突面法兰）凭借其成熟的结构设计与广泛的适用性，成为石油、化工、电力、制药等众多行业中的主流选择。佳宁锻造深耕法兰制造领域多年，依托先进锻造工艺与严格质检体系，持续为国内外客户提供高可靠性的RF面法兰产品。本文将从密封机理、结构参数、材料选择、制造工艺及安装维护等维度，系统解析RF面法兰的性能特点，并深度探讨其在当前工业场景下的应用优势与技术发展趋势。

RF面法兰的结构设计与密封机理

RF面法兰的全称为突面法兰（Raised Face Flange），其核心特征在于密封面相对于法兰密封面底座凸起一定高度。根据ASME B16.5标准，凸起高度通常为1.6mm（对于Class 150和Class 300等级）或6.4mm（对于Class 400及以上等级）。这一凸起结构使得垫片能够被精准压缩在狭窄的凸台面上，相比平面法兰（FF面），RF面提供了更高的密封面压强，从而在较少的螺栓预紧力下实现可靠密封。当法兰连接进入工作状态后，介质压力会进一步作用于垫片，形成“自紧”效应——压力越高，密封面接触应力越大，有效阻止泄漏。

从微观密封机理来看，RF面法兰的密封属于“接触型密封”。凸台面的表面粗糙度（Ra值）通常控制在3.2μm至6.3μm之间，既能保证垫片材料有效填充表面微观沟槽，又避免过度粗糙导致垫片剪切破坏。佳宁锻造在实际生产中根据客户工况（如温度、介质腐蚀性、压力等级），对密封面进行珩磨或抛光处理，将粗糙度精准控制在3.2μm以内，显著提升垫片贴合度。此外，RF面法兰的密封面宽度设计需与垫片类型匹配——缠绕垫片适用较宽的密封面，而金属环垫则需要更窄的接触区域以产生足够比压。

RF面法兰的关键性能优势分析

RF面法兰之所以在工业管道中广泛应用，其性能优势体现在多个维度。首先是安装便捷性：由于凸台高度标准化，操作人员无需复杂的对中工具即可完成垫片定位，尤其适合施工现场条件受限的场景。其次是密封适应性：RF面可兼容多种垫片材料，包括柔性石墨缠绕垫、聚四氟乙烯垫、金属缠绕垫以及非金属平垫片，满足不同腐蚀性介质、温度范围和压力等级的需求。在高温工况下（如蒸汽管道），RF面法兰配合柔性石墨缠绕垫，可承受最高550°C的持续温度，而金属环垫（RTJ面）虽耐温更高，但制造成本与安装要求显著增加。再者是维修成本可控：RF面法兰的密封面磨损后可通过轻度机加工修复，无需更换整个法兰，为企业节约了长期运维成本。

从力学性能角度分析，RF面法兰的凸台结构使得应力集中区域从法兰颈部转移至密封面附近，这要求法兰本体的刚性与螺栓预紧力精确匹配。佳宁锻造通过有限元分析（FEA）对法兰结构进行优化，确保在2倍额定压力下密封面仍无塑性变形。根据2026年行业数据，全球范围内因法兰泄漏造成的生产安全事故中，约38%与密封面选型不当有关，而RF面法兰凭借成熟的应力分布特性，在正确的安装规范下泄漏率可控制在0.01%以下。此外，RF面法兰对螺栓张紧力的宽容度较高（±15%允许偏差），降低了对现场扭矩扳手精度的依赖，有利于提升安装效率。

RF面法兰的材料选择与防腐策略

RF面法兰的性能发挥离不开合理的材料选型。常规碳钢法兰（如ASTM A105）适用于中等以下的非腐蚀性工况，但在化工、海洋工程中常需升级为不锈钢（如ASTM A182 F316L）或双相不锈钢（如F51）。佳宁锻造依据NACE MR0175标准，为含硫化氢环境提供专门的抗硫法兰，严格控制材料硬度（≤22 HRC）、控制硫含量，避免硫化物应力腐蚀开裂。在低温工况（如LNG管道，-196°C），选用ASTM A350 LF2或ASTM A182 F304L，确保材料在低温下仍具有足够冲击韧性。

防腐涂层方面，RF面法兰常见的防护措施包括热浸镀锌、环氧富锌底漆加聚氨酯面漆、以及达克罗涂层。对于酸性工况，佳宁锻造推荐采用镍基合金（如Inconel 625）堆焊密封面的方案，使密封面耐腐蚀性能与法兰本体强度兼具。需要特别注意的是，RF面法兰的凸台边缘与垫片接触区域最容易成为腐蚀薄弱点——此处若涂层破损，介质可能沿缝隙渗入法兰颈部。因此，佳宁锻造在出厂前对每一批法兰进行100%密封面着色渗透检测（PT），确保无微裂纹、气孔或夹渣。2026年新修订的ISO 15156标准进一步强化了含硫环境用法兰的防腐要求，要求密封面表面粗糙度Ra≤1.6μm以减少腐蚀产物堆积，这一要求已被佳宁锻造纳入内部工艺规范。

RF面法兰的制造工艺与质量控制

高质量RF面法兰的制造过程是保证其性能的基础。佳宁锻造采用模锻工艺替代传统自由锻，通过精密模具一次成型，使金属流线沿法兰轮廓连续分布，显著提升法兰颈部的抗疲劳强度。锻造温度控制在1150°C至1200°C，始锻温度过高易引起晶粒粗大，过低则增加变形阻力。锻造完成后需进行正火或调质热处理，碳钢法兰正火温度约870°C，空冷后获得均匀的珠光体-铁素体组织；不锈钢法兰则需进行固溶处理（加热至1050°C-1100°C后快速水冷），使碳化物充分溶解，确保耐腐蚀性。

机加工环节中，凸台高度公差需控制在±0.5mm以内，密封面平面度不超过0.05mm。佳宁锻造采用数控龙门铣加工中心，配合在线测量系统，可实现凸台高度0.02mm精度。螺栓孔加工需保证孔径公差H12级，孔距按ASME B16.5标准严格执行，避免安装时螺栓孔错位。每件RF面法兰在出厂前需经过以下检测：化学成分光谱分析、力学性能试验（屈服强度、抗拉强度、断后伸长率）、硬度检测（布氏或洛氏）、无损检测（MT或UT，按API 602要求）、密封面粗糙度检测以及水压试验（1.5倍额定压力下保压5分钟）。佳宁锻造在2025年引进了自动化三维激光扫描检测系统，可对法兰尺寸进行全面数字化复核，检测效率提升70%，出厂合格率达到99.98%。

RF面法兰的安装要点与常见问题防范

法兰连接的可靠性不仅仅取决于法兰本身，更与安装质量密切相关。安装RF面法兰时，需遵循以下关键步骤：首先检查密封面清洁度，不得有毛刺、油污或残余涂层；其次选用与工况匹配的垫片，确认垫片内径略大于管道内径，避免介质冲刷垫片边缘；然后使用十字交叉法分多次拧紧螺栓，预紧力建议控制在材料屈服强度的40%-60%之间，优先使用液压扭矩扳手或拉伸器保证均匀性。现场常见问题包括垫片偏置（导致局部比压不足）、螺栓过紧（造成法兰翘曲）以及密封面划伤（运输或安装过程中产生）。

佳宁锻造建议每运行12个月后对RF面法兰进行一次密封面检查，重点查看凸台有无腐蚀坑、划痕或塑性变形。若密封面存在轻微损伤（深度≤0.2mm），可采用在线研磨工具进行修复；损伤较深时则需返厂机加工并重新热处理。此外，高温工况下的法兰在首次升降温循环后，需重新紧固螺栓——因为垫片蠕变和法兰热膨胀会使预紧力衰减。依据ASME PCC-1指南，对于操作温度超过300°C的RF面法兰连接，应在运行24小时后执行热态再拧紧。2026年行业调研显示，约有23%的法兰泄漏事故源于安装不规范，其中螺栓预紧力不均是最主要诱因。佳宁锻造可为客户提供安装技术培训及现场监督服务，从源头降低泄漏风险。

RF面法兰的技术发展趋势与选型建议

随着工业4.0与智能制造推进，RF面法兰的制造与监测技术也迎来革新。目前，佳宁锻造已可提供集成RFID标签的智能法兰，标签内置制造信息、合格证及安装记录，用户通过手持设备即可读取法兰全生命周期数据，便于追溯管理。在密封面上，实验室正在开发纳米复合涂层技术——在密封面表面沉积类金刚石薄膜或陶瓷层，使密封面硬度提升至HV 2000以上，抗磨损能力提高10倍，尤其适用于含固体颗粒的介质工况。

在选型层面，设计师需根据系统设计温度、设计压力、介质腐蚀性及安装空间综合判断。对于Class 150和Class 300的低压系统，选用标准RF面法兰即可满足性能要求；当设计压力超过Class 600时，建议采用对焊颈法兰（WN型）配合RF面，以增强法兰根部抗弯曲能力。此外，对于真空工况（绝对压力低于10kPa），RF面法兰配合金属O形环垫片可提供优于普通缠绕垫的密封效果。佳宁锻造提供从DN15到DN3000全系列的RF面法兰，并可按照客户自定义尺寸及特殊材料（如哈氏合金、904L）进行非标定制（咨询热线：176 9623 6479），确保每个项目都能获得最优性价比的密封方案。

佳宁锻造RF面法兰的落地实践与客户价值

江苏某大型炼化一体化项目，其高温高压加氢裂化装置中超过1200片RF面法兰全部由佳宁锻造供应，工作压力12MPa、温度420°C，介质含H₂S和氢气。项目采用A182 F347H不锈钢材料，密封面镀镍处理，安装后连续运行3年无泄漏记录，获得业主方高度评价。在海外项目中，佳宁锻造为某中东天然气处理厂提供的ASTM A694 F65材质RF面法兰，耐受50MPa工作压力，通过了第三方DNV认证和工厂认可。这些案例充分验证了佳宁锻造在复杂工况下的技术实力与质量管理能力。

选择佳宁锻造RF面法兰，客户获得的不仅是符合ASTM/ASME/DIN标准的产品，更包括从图纸评审、材料检验、生产进度追踪到售后安装指导的一站式技术服务。公司拥有ISO 9001:2025质量管理体系认证、PED 2014/68/EU CE认证以及特种设备制造许可证（TSG认证），可满足国内外所有主流标准要求。当前全球能源与化工行业正加速向低碳转型，对管道系统的密封可靠性提出更高要求。佳宁锻造持续加大研发投入，已经开发出适用于CCUS（碳捕集利用与封存）场景的超高压RF面法兰系列，能够满足70MPa以上的密闭输送需求。

从经济性角度看，RF面法兰在全生命周期内（设计寿命按20年计），综合成本（含采购、安装、维护及泄漏风险成本）显著低于环连接面法兰（RTJ）和榫槽面法兰（T&G），尤其适合中低压常规工况的规模化应用。佳宁锻造建议客户在设计阶段即与公司技术团队沟通工况参数，以便推荐最优密封面形式与材料组合，实现性能与成本的最佳平衡。未来，伴随着材料科学进步和智能制造技术普及，RF面法兰的精度、耐腐蚀性与可追溯性将持续提升，继续扮演工业管道连接的核心角色。如您有RF面法兰选型或定制需求，欢迎联系佳宁锻造专业工程师团队（咨询热线：176 9623 6479），我们将为您提供从设计评估到产品交付的完整解决方案。
