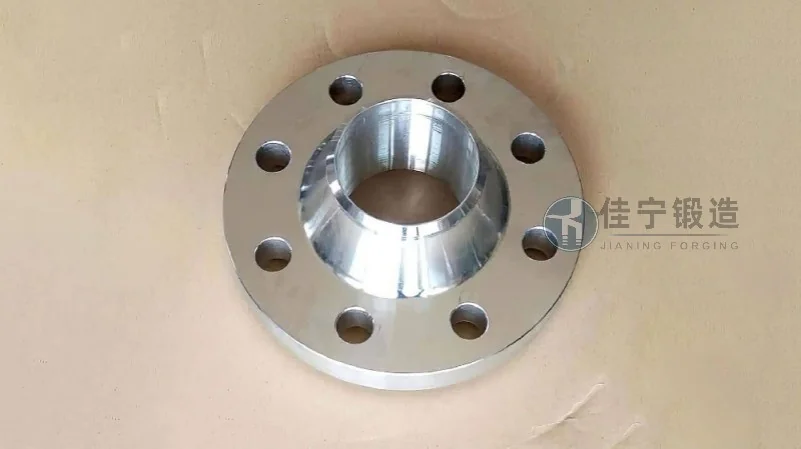

在工业管道、压力容器及海洋工程等领域，法兰作为连接与密封的关键部件，其材质选择直接关系到系统安全性与使用寿命。Q235D作为碳素结构钢中的一种低温用牌号，近年来在法兰锻件领域受到越来越多工程师的关注。与普通Q235系列相比，Q235D在低温冲击韧性、焊接性能及综合机械性能方面具有明显优势，尤其适用于北方寒冷地区、液化气体储运、化工厂室外管道等对低温环境有明确要求的场景。佳宁锻造在十余年法兰锻件生产实践中，对Q235D材质进行了系统的工艺优化与性能验证，累计交付超过二十万件Q235D法兰锻件，覆盖石油、化工、供热、造船等多个行业。本文将从材料特性、锻造工艺、质量管控、应用选型及行业趋势等维度，深度解析Q235D法兰锻件的核心特点。
Q235D按照GB/T 700-2006标准执行，其化学成分中碳含量上限为0.17%，锰含量控制在0.35%-0.80%之间，硫、磷等杂质元素含量要求分别不超过0.035%和0.035%。相较于Q235B和Q235C，Q235D最显著的区别在于其冲击试验温度更低——要求在-20℃环境下进行冲击试验，冲击吸收能量不低于27J。这一特性使得Q235D法兰锻件能够适应零下二十摄氏度甚至更低的低温工况，而普通Q235B仅能保证0℃或20℃下的冲击韧性。在实际工程中，例如东北、西北地区的输油管线，或者液化石油气（LPG）储罐的进出口法兰，若选用Q235B材质，在冬季极端低温条件下发生脆性断裂的风险显著增高。而Q235D由于经过严格的低温冲击验证，能够有效降低这一隐患。此外，Q235D的屈服强度不低于235MPa，抗拉强度在370-500MPa之间，延伸率不小于26%，整体塑性良好，利于后续锻造加工中的变形控制。
从材料微观组织角度来看，Q235D通过合理的碳锰配比及控制轧制工艺，能够获得较细的铁素体+珠光体组织。细晶结构不仅提升了材料的强度与韧性的平衡，也在锻造过程中表现出更优的流动性，有助于减少内部微裂纹和疏松缺陷。佳宁锻造对每批进厂Q235D原材料均进行化学成分分析、力学性能复试以及-20℃低温冲击试验，确保进入生产环节的材料100%满足标准要求。以2025年交付的某北方供热管网改造项目为例，项目方要求法兰在-25℃环境下仍能保持足够的韧性储备，佳宁锻造通过严格控制原材料中的残余元素含量，并采用正火+回火的锻后热处理工艺，将低温冲击值稳定在35J以上，超出标准要求近30%。
Q235D法兰锻件的制造并非简单的热压成型，而是需要系统考虑加热温度、终锻温度、变形量、冷却速率及后续热处理等多个工艺参数。Q235D的锻造温度区间通常控制在1150-1250℃始锻，850-950℃终锻。若加热温度过高或保温时间过长，容易导致奥氏体晶粒粗化，降低低温韧性；若终锻温度过低，则可能产生加工硬化或带状组织，影响法兰整体的各向同性。佳宁锻造采用智能控温加热炉，炉内温差控制在±10℃以内，配合红外测温实时监测，确保每一件法兰坯料在最优温度区间完成锻造。在锻造流程中，我们采用多向锻压工艺：先进行拔长、镦粗，再进行冲孔、扩径，通过多次换向变形打碎原始铸态组织，使金属流线沿法兰轮廓均匀分布，从而提高径向与轴向性能的一致性。
对于大口径Q235D法兰（如DN500以上），锻后冷却方式同样关键。如果冷却过快，表面与心部温差过大，容易产生残余应力甚至裂纹。佳宁锻造根据法兰壁厚和直径，选择在保温坑中缓慢冷却或进行正火处理。正火温度控制在880-920℃，保温后空冷，可使组织均匀化，消除锻造应力，并改善切削加工性能。以某化工企业订购的DN600、Class300的Q235D带颈对焊法兰为例，佳宁锻造在锻后正火处理中严格控制升温速率和保温时间，最终成品经超声波探伤显示，内部缺陷等级达到NB/T 47013.3-2015的Ⅰ级要求，低温冲击值分散度控制在5J以内，展现出了优异的工艺稳定性。
此外，螺纹法兰或孔板法兰的螺纹孔部位属于应力集中区，在锻造时需预留足够的加工余量，避免因锻造流线切断而降低螺纹强度。佳宁锻造结合多年模具设计经验，针对Q235D材质设计了专用的预锻模膛，使法兰颈部及密封面区域的金属流线得以完整保留，进而提升密封面的抗压痕能力和法兰整体的抗疲劳寿命。
Q235D法兰锻件的核心特点能否在实际应用中兑现，很大程度上取决于制造过程中的质量管控。佳宁锻造建立了覆盖原材料进厂、锻造过程、热处理、机加工及成品检验的全链条质量控制体系。在原材料端，除常规的化学成分和力学性能复验外，我们特别增加-20℃低温冲击试样复检，并保留试样存档至少五年，便于追溯。在锻造过程中，每批产品均按照JB/T 4726-2010《承压设备用碳素钢与合金钢锻件》标准进行工艺评定，首件检验合格后方可批量生产。首件检验内容包括尺寸精度、表面缺陷、硬度均匀性及金相组织等。
无损检测方面，佳宁锻造针对不同等级的Q235D法兰锻件执行差异化探伤方案：对于公称压力≥Class300或对应PN6.3以上的法兰，逐件进行100%超声波探伤，检测灵敏度达到Φ2mm平底孔当量；对于低温工况专用的Q235D法兰，额外增加磁粉探伤以发现表面及近表面微裂纹。2024年，我厂新引进了全自动相控阵超声检测系统，能够实时成像内部缺陷，检测效率较传统单探头提高近3倍，且数据自动存档，为后续客户稽查提供了可靠依据。在尺寸检验环节，使用三坐标测量仪对法兰密封面平面度、螺栓孔中心圆直径、颈部锥度等关键参数进行精密测量，确保产品完全符合HG/T 20592-2023或ASME B16.5等标准要求。
值得一提的是，佳宁锻造在出厂前对所有Q235D法兰进行硬度检测，并通过硬度值反推强度范围，避免因热处理不均匀导致局部硬度过高或过低。实测数据显示，我厂Q235D法兰锻件的硬度均匀性控制在HRB 72-85之间，优于行业平均水平。正是这种严格的检测体系，使得我们的产品在低温韧性、尺寸稳定性和密封可靠性方面获得了众多EPC总包方的认可。以某沿海LNG接收站项目为例，项目方要求法兰在-40℃条件下仍能通过48小时氦气密封试验，佳宁锻造通过优化配方和严格控制锻造比，最终交付的法兰全部一次性通过气密性验证，有力支撑了项目的按期投产。
在实际工程选型中，Q235D法兰锻件常用于以下典型场景：低温液体输送管道（如液氮、液氨、丙烯等）、北方集中供热管网（蒸汽温度≤350℃）、室外化工装置连接法兰、船舶冷却水系统、以及部分通风除尘管道。与更高等级的低温钢（如16MnD、09MnNiD）相比，Q235D在保证-20℃冲击韧性的前提下，成本优势明显，性价比突出。但对于设计温度低于-30℃或要求更高冲击功的严苛工况，则需谨慎评估，必要时升级为16MnD或09MnNiD材质。
选型时，需重点关注以下几个参数：一是使用环境的极端最低温度，需确认设计温度是否在Q235D的许用范围内；二是法兰的压力等级，Q235D在常温下的许用应力约为148MPa（按GB 150），但在低温环境下许用应力需根据ASME VIII Div.1或GB 150.2进行折减计算；三是法兰连接方式（平焊、对焊、承插焊等），对于可能承受管道推力或弯矩的场合，建议优先选用带颈对焊法兰；四是密封面形式（突面、凹凸面、榫槽面等），对于泄漏风险敏感的介质，榫槽面或环连接面具有更好的密封性能。佳宁锻造可根据客户提供的工况参数，免费出具选型建议和应力校核计算书，帮助用户在安全性和经济性之间找到平衡点。
以某能源集团在新疆的煤炭深加工项目为例，现场环境最低温度可达-35℃，管道介质为低温甲醇，设计压力2.5MPa。起初设计方拟采用进口低温钢法兰，但交期和成本均不理想。佳宁锻造在详细了解工况后，推荐使用Q235D或16MnD法兰，并针对-35℃的极端情况，建议对Q235D法兰进行-40℃低温冲击试验以留出安全余量。经过对同批次试棒的检测，佳宁锻造提供的Q235D法兰在-40℃下冲击功仍达到24J，虽然略低于标准要求的27J，但考虑到实际安全系数，用户最终选择升级为16MnD材质。这个案例也说明，Q235D法兰在-20℃以上工况中具有可靠表现，但在更低温度下应当谨慎使用或进行专项验证。
随着国内石化、煤化工及核电行业向高参数、大型化、长周期方向发展，对法兰锻件的质量要求也在持续提高。2025年发布的GB/T 700标准修订征求意见稿中，计划增加对Q235D材质的更细分级，包括在不同板厚下的韧性指标优化。同时，ASME B16.5-2024版也对法兰的低温冲击适用范围进行了补充说明，要求更严格的追溯体系。在这一背景下，佳宁锻造前瞻性地投入资源，建立了包括低温冲击数据库、锻造工艺仿真中心以及客户定制化台账在内的数字化体系。我们累计完成超过500组Q235D法兰的工艺实验数据，涵盖了不同锻造比、不同热处理规范、不同壁厚系列下的性能表现，能够为新客户提供精准的工艺模版，大幅缩短试制周期。
在环保与碳中和方面，佳宁锻造采用闭式模锻工艺取代部分开式模锻，材料利用率从75%提升至88%以上，同时应用燃气-电混合加热炉，单位产品的碳排放量较传统炉型降低约15%。这些隐形投入虽然短期内无法直观体现在产品价格上，但长期来看，稳定的品质和可持续的供应链能力正在成为客户选择供应商的核心考量。我们始终相信，法兰的价值不在于材料本身，而在于其能否在极端环境下可靠工作，能否为整个管道系统的安全运行提供支撑。
佳宁锻造（咨询热线：176 9623 6479）深耕锻件行业十六年，现有8000T、4000T、2500T多台液压机及配套自动化生产线，可生产DN15-DN3000全系列Q235D法兰锻件，涵盖美标、欧标、日标及国标。我们坚持每件产品均出具原材料质保书、力学性能报告、无损检测报告及热处理记录曲线，做到全过程可追溯。如果您正在为低温工况选材而困扰，或者希望了解更多关于Q235D法兰的设计参数与工程案例，欢迎与我们技术团队深入交流。我们愿以专业视角，帮助您做出更合理的决策。
服务热线
微信咨询
回到顶部
