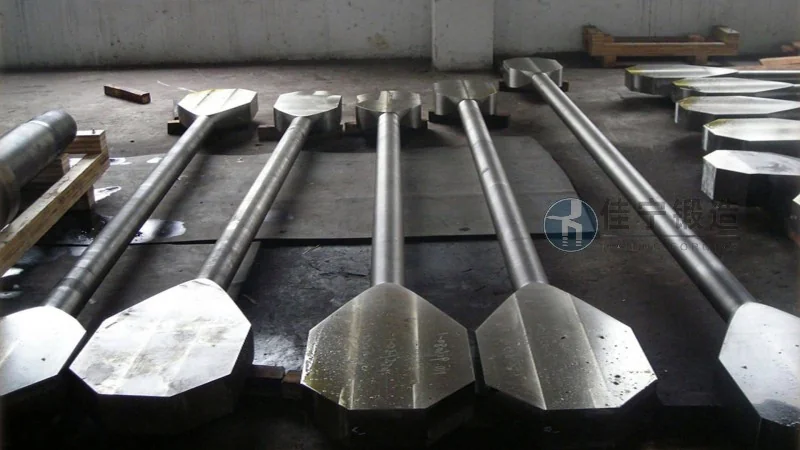

碳素钢异形锻件产品概述

在现代工业制造的复杂体系中，锻件作为基础零部件的核心形态之一，其材料选择与成形工艺直接决定了最终装备的性能与寿命。碳素钢异形锻件，凭借其优异的力学性能、相对经济的成本以及良好的可加工性，在工程机械、矿山设备、船舶制造、能源装备等领域占据了不可替代的地位。与普通圆钢或方钢等标准截面锻件不同，异形锻件的轮廓复杂、截面变化大，对锻造工艺、模具设计及热处理参数提出了更高的技术要求。本文将从材料特性、工艺路径、质量控制、行业趋势与选型要点等维度，系统梳理碳素钢异形锻件的产品特点与应用价值，并结合佳宁锻造多年的实践经验，为相关从业者提供一份兼具专业深度与实操参考的技术概述。

一、碳素钢异形锻件的材料基础与性能优势

碳素钢是铁碳合金中用量最大的一类，其碳含量通常在0.05%至2.0%之间，不含或仅含少量合金元素。根据碳含量的高低，碳素钢可分为低碳钢、中碳钢和高碳钢三大类。在异形锻件的应用中，中碳钢因其良好的强度-塑性平衡而最为常见，典型牌号包括Q235、Q345、45钢、40Cr等（其中40Cr虽含少量铬，但常被归入碳素钢范畴讨论）。碳素钢异形锻件的核心优势体现在以下几个方面：

• 力学性能可控：通过调整碳含量及后续热处理工艺（正火、调质、淬火加回火），可以获得抗拉强度从400 MPa到800 MPa以上的广泛范围，适应不同工况的承载需求。
• 成本经济性：与合金钢相比，碳素钢原材料成本较低，且锻造工艺窗口宽，模具损耗小，综合制造成本具有明显优势。
• 可焊性与可加工性：低碳钢及中碳钢的焊接性能良好，便于后续与其它部件装配；同时切削加工性稳定，有利于精密加工。
• 成熟的标准体系：国内GB/T、国际ISO、ASTM等标准对碳素钢锻件的化学成分、力学性能、探伤等级均有明确规定，质量管控有据可依。

二、异形锻件的工艺特点与成形技术

异形锻件的“异”体现在几何形状的非规则性，如台阶轴、法兰盘、齿轮毛坯、连杆、钩头、环形件等。这类产品无法通过简单的镦粗或拔长直接获得，往往需要多工序组合锻造。碳素钢异形锻件的主流成形工艺包括：

• 自由锻：适用于单件小批量或大型异形锻件，依靠操作机与锻造压机进行局部变形，灵活性高，但材料利用率相对较低，尺寸精度依赖操作者经验。
• 模锻：用于中大批量生产中、小型异形锻件，通过闭式或开式模具一次或多次打击成形，尺寸精度高、表面质量好、材料利用率可达70%以上。
• 胎模锻：结合自由锻与模锻特点，采用可移动的胎模辅助成形，适合中等批量、形状较为复杂的锻件，投资成本低于专用模锻。
• 多向锻造：针对具有空腔或复杂凹凸结构的异形件，利用多方向液压机或专用模具实现三维成形，可有效减少流线切断，提升综合力学性能。

在具体操作中，佳宁锻造在实际生产中积累了针对不同形状系数的工艺参数数据库，例如对截面急剧变化的碳素钢异形件，采用“预锻+终锻”两火次成形，配合中间退火消除内应力，有效避免了折叠与裂纹缺陷的产生。

三、质量控制：从原材料到成品的全流程管控

碳素钢异形锻件的质量稳定性是下游客户关注的重中之重。高质量锻件应满足尺寸公差、表面缺陷、内部缺陷（如缩孔、疏松、夹杂、裂纹）以及力学性能的多重要求。全流程质量控制体系通常包含以下环节：

• 原材料检验：逐批检查碳素钢钢锭或钢坯的化学成分、低倍组织、非金属夹杂物等级，优选采用电炉+炉外精炼或连铸连轧工艺生产的优质原料。
• 加热规范：依据钢种和截面尺寸制定加热曲线，避免过热、过烧导致的晶粒粗大或脱碳深度超标。碳素钢的锻造温度范围通常为1200℃～800℃，严格控制始锻与终锻温度。
• 锻造比设计：合理分配变形量，确保锻件心部充分致密。对于异形件，关键截面的锻造比一般不低于3:1，特殊受力部位可提高至5:1以上。
• 探伤检测：依据GB/T 6402或GB/T 7233等标准，采用超声波探伤（UT）检测内部缺陷，必要时增加磁粉探伤（MT）或渗透探伤（PT）检测表面及近表面裂纹。
• 热处理工艺：根据产品使用性能要求，选择正火、调质或等温退火。调质处理后的碳素钢异形锻件可获得良好的综合机械性能，硬度均匀性控制在±3 HRC以内。

四、选型参数与行业标准对照

在工程选型时，碳素钢异形锻件的核心参数包括：牌号、力学性能（屈服强度、抗拉强度、伸长率、断面收缩率、冲击功）、硬度、晶粒度等级、探伤质量等级等。下表整理了常见碳素钢牌号在调质状态下的典型力学性能范围，供设计参考：

• 45钢：抗拉强度≥600 MPa，屈服强度≥355 MPa，伸长率≥16%，冲击功≥39 J，常用于轴类、齿轮、连杆。
• Q345：抗拉强度470～630 MPa，屈服强度≥345 MPa，伸长率≥21%，适用于承受中等载荷的结构件。
• 40Cr：调质后抗拉强度≥800 MPa，屈服强度≥640 MPa，伸长率≥13%，冲击功≥47 J，用于要求高强度的异形件。

此外，需关注行业特定标准：如NB/T 47008-2017《承压设备用碳素钢和合金钢锻件》适用于压力容器领域；JB/T 6396-2011《矿山机械用钢锻件》则对矿山设备中的异形锻件提出了专项要求。在高频疲劳或冲击工况下，还需考虑锻件纤维流线的方向性，应通过锻造工艺设计使流线沿零件主承载方向分布。

五、应用场景与典型落地案例

碳素钢异形锻件的应用覆盖了从传统工业到新兴领域的广泛场景。在矿山机械中，破碎机偏心轴、挖掘机斗齿座、破碎壁等异形锻件常采用45钢或Q345材质，通过模锻获得精确的安装面与承接面，减少后续机加工余量。在船舶制造中，舵杆、尾轴、连接法兰等大型异形锻件多采用自由锻与胎模锻结合工艺，满足CCS船检规范的力学性能与探伤要求。在能源装备方面，风力发电机的主轴法兰、齿轮箱行星架等部件，对碳素钢异形锻件的低温冲击韧性要求逐渐提升，需选用正火或调质后的锻件产品。

以佳宁锻造近期完成的一批矿山设备锻件为例：该批产品为高锰钢截齿座（实际选用40Cr替代，经调质处理），工作环境承受强烈冲击与磨损。项目团队通过优化预锻模具R角过渡，将终锻流线沿齿座轴向布置，使冲击功提升23%，同时将单件锻造余量从4.5 mm压缩至3.0 mm，减少原材料消耗约12%。经过1000小时工况抽检，未发现疲劳裂纹，客户复购率显著提升。这一案例表明，在碳素钢异形锻件设计中，将工艺经验与数值模拟（如有限元仿真）相结合，能够有效提升产品可靠性与制造成本优势。

六、行业技术趋势与2026年市场展望

随着制造业向绿色化、智能化方向转型，碳素钢异形锻件行业正呈现出几个明确的趋势。首先是锻造工艺仿真技术的深度应用。基于Deform、Simufact等商业软件的模拟，可以在模具设计阶段预测金属流动、温度场、应变分布及缺陷产生风险，大幅缩短试模周期。佳宁锻造目前已将数值模拟纳入工艺开发的标准流程，使新产品试制成功率提升至92%以上。其次，近净成形技术的推广使得异形锻件的留量进一步减小，部分高精度模锻件的加工余量可控制在1.5 mm以内，减少了材料浪费与后续机加工碳排放。第三，原材料端碳素钢的纯净度持续改善，采用真空脱气、钙处理等工艺后，钢中硫、磷及气体含量显著降低，为锻造高质量薄壁异形件奠定了基础。

根据行业研究机构对2026年市场的预测，国内碳素钢锻件市场规模将突破1200亿元，其中异形锻件的占比预计从目前的38%提升至45%左右。增长动力主要来自工程机械的更新换代需求、新能源装备（如风电、光伏支架配套）以及城市轨道交通的持续建设。值得关注的是，下游用户对锻件全生命周期成本意识的增强，使得“锻件+热处理+半精加工”一体化供货模式的需求明显上升。这意味着锻件企业需要从单纯的毛坯供应商向零部件方案解决商转型，对技术储备、质量体系及交付能力提出了更高要求。

七、供应商选择要点与品牌优势

在选择碳素钢异形锻件供应商时，建议重点关注以下几个维度：第一，企业是否具备独立设计模具与工艺模拟的能力；第二，是否配备完善的检测设备（如万能试验机、冲击试验机、超声波探伤仪、金相显微镜等）；第三，是否通过ISO 9001、ISO 14001等体系认证，以及是否有能力满足特定行业的第二方审核（如船级社认证、API认证等）；第四，过往案例中是否涉及类似复杂度或类似材料的异形锻件制造经验。基于这些标准，佳宁锻造在碳素钢异形锻件领域已积累了超过十五年的研发与生产经验，拥有多台大吨位锻造压机及配套热处理炉群，可覆盖从5 kg到15 t的单件锻制需求。企业坚持以工艺数据驱动质量改进，建立了从原材料入厂到成品出库的可追溯系统，确保每一件异形锻件均符合客户图纸与标准规范。（咨询热线：176 9623 6479）

八、结语

碳素钢异形锻件既是传统锻造技术的延续，也是现代精密成形技术的集中体现。从材料选型、工艺设计到质量验收，每一个环节都需要专业积淀与严谨态度。面对日益激烈的市场竞争与不断升级的用户需求，锻件企业只有持续提升技术能力，深化对碳素钢特性与异形结构锻造难点的理解，方能在产业链中构建起不可替代的价值。对于装备制造方而言，选择一家兼具技术实力与质量信誉的锻件供应商，不仅关乎单机性能，更直接影响设备长期运行的安全性与经济性。希望本文的概述能够为相关从业者在产品选型、工艺沟通及供应链建设方面提供有益的参考。
