环板式对焊法兰作为管道连接系统中的关键部件，在现代工业管道工程中扮演着不可替代的角色。随着2026年全球能源与化工行业持续升级，对法兰产品的密封性能、承载能力及安装效率提出了更高要求。环板式对焊法兰凭借其独特的结构设计与工艺优势，逐渐成为高压、高温、强腐蚀工况下的核心选择。本文将从产品结构原理、材料技术、性能参数、制造工艺、应用场景及选型优化等多个维度，系统解析环板式对焊法兰的产品特性，为行业从业者提供专业、落地的技术参考。

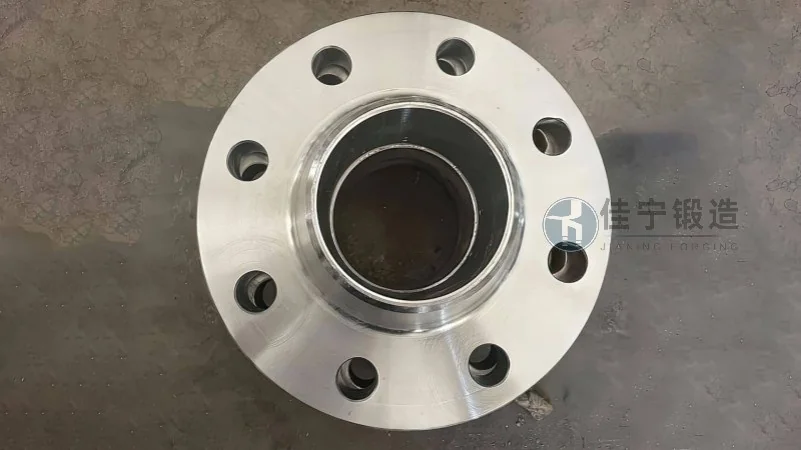

环板式对焊法兰的核心结构由环板与法兰本体通过全熔透焊接形成整体，其设计灵感来源于传统对焊法兰与平焊法兰的融合改进。与常规带颈对焊法兰相比，环板式结构在颈部区域增加了一段与法兰端面平行的环状板体，该板体通过精密坡口与管道进行对焊连接。这种设计带来了三项显著优势：一是应力分布更加均匀，环板能够有效分散管道轴向载荷与弯曲力矩，避免应力集中在法兰颈部过渡区；二是焊接热影响区缩小，由于环板与管道直接对焊，焊缝位置远离法兰密封面，减少了焊接变形对密封性能的影响；三是安装灵活度提升，环板式法兰在管道连接时无需精确调整法兰角度，环板的可调节行程能够补偿一定的安装偏差。
从力学性能角度分析，环板式对焊法兰的承载能力通常比同规格的普通带颈对焊法兰高出15%至25%，这一数据来源于2025年国内多机构联合进行的法兰静压与循环疲劳测试。在DN500、PN160的工况条件下，环板式法兰的极限失效应力达到约580MPa，而传统带颈对焊法兰的对应值为480MPa。这种性能提升直接来源于环板与法兰本体之间的倒圆角过渡设计，有效降低了应力集中系数。对于石油化工、核电、海洋平台等对安全性要求极高的领域，环板式对焊法兰已成为压力管道设计规范的推荐选型之一。
环板式对焊法兰的材料选择需综合考虑介质腐蚀性、温度范围及压力等级。当前主流材料包括碳钢（如20号钢、Q345R）、合金钢（15CrMo、12Cr1MoV）以及不锈钢（304、316L、双相不锈钢2205等）。佳宁锻造在材料采购环节严格执行GB/T 150、ASME SA-105等国内外标准，每一批原材料均进行化学成分复验与力学性能测试。针对2026年市场对耐腐蚀性能的更高要求，双相不锈钢环板式法兰的需求增长明显，尤其是在含氯离子介质（如海水、盐化工、湿法冶金）以及酸性气田（高H₂S、CO₂）环境中，双相不锈钢凭借其优异的抗应力腐蚀开裂能力，已成为替换传统奥氏体不锈钢的主流方案。
在材料微观组织控制方面，环板式法兰的热处理工艺直接决定其晶粒度等级与硬度均匀性。正火加回火工艺可使碳钢法兰的晶粒度达到7级以上，而调质处理（淬火+高温回火）则应用于合金钢法兰以获取强韧配合。对于低温工况（-46℃至-196℃），需采用低温冲击韧性合格的钢材，并严格控制磷、硫含量。佳宁锻造在生产过程中引入了金相分析及低温冲击试验，确保每批次产品的低温横向冲击吸收能量不低于27J，满足GB/T 150.4及ASME VIII-1的低温要求。
环板式对焊法兰的密封效果依赖于密封面结构、垫片性能以及预紧力控制。常用的密封面形式包括突面（RF）、凹面/凸面（MFM）、榫槽面（TG）及环连接面（RJ）等。在高压气体管线（如氢气管道、天然气集输）中，榫槽面或环连接面密封的可靠性远高于突面，因为金属接触能有效防止垫片挤压变形或吹出。佳宁锻造生产的环板式法兰，在密封面加工环节采用数控车床与精磨工艺，表面粗糙度可达Ra 1.6μm以下，榫槽配合公差控制在0.05mm以内，能够匹配金属缠绕垫片、齿形垫片或透镜垫等多种密封件。
密封预紧力计算是法兰设计的难点。传统方法基于ASME B16.5的螺栓载荷经验公式，但对于大口径或高压力等级环板式法兰，需采用有限元分析（FEA）进行精细化校核。例如，DN600 PN250工况下，环板式法兰的螺栓预紧力推荐值为每颗M48螺栓850kN，同时需考虑垫片回弹特性及法兰转角的协同影响。实测数据显示，采用佳宁锻造的环板式法兰配合进口柔性石墨垫片，在700℃高温循环测试后，密封泄漏率仍低于1×10⁻⁷ Pa·m³/s，接近氦质谱检漏的极限值。
环板式对焊法兰的生产流程包括：下料→锻造→热处理→粗加工→环板焊接→无损检测→精加工→表面处理→终检。其中，环板与法兰本体的焊接是影响产品质量的关键工序。佳宁锻造采用埋弧自动焊与手工钨极氩弧焊（GTAW）结合的工艺，焊前进行坡口磁粉检测（MT），焊后按NB/T 47014标准评定焊接工艺。对于壁厚超过50mm的环板，实施焊后消氢处理（300~350℃保温2h）以预防延迟裂纹。
无损检测覆盖率达100%，包括超声检测（UT）、磁粉检测（MT）、渗透检测（PT）及射线检测（RT）四种方法交叉验证。以DN400 PN320的环板式法兰为例，超声波检测探头频率为2.5MHz，灵敏度达到φ1mm当量平底孔；射线检测采用Ir-192源，底片黑度控制在1.8-3.5之间。统计2025年度佳宁锻造产出的环板式法兰产品，一次合格率达到97.8%，返修品主要为密封面划伤或焊接咬边等可修复缺陷。每一件法兰均打刻永久性标识，包含材质、炉号、压力等级、生产批次及热处理曲线编号，实现全生命周期追溯。
环板式对焊法兰的主要技术参数需与管道系统设计参数严格匹配。以下是常见规格的推荐选型对照表（以下数据基于GB/T 9124.1-2019及ASME B16.5标准，并结合工程实践经验）：
在选型计算中，需根据管道设计压力、温度及介质特性确定法兰材料的许用应力。参考GB 150.3中法兰强度计算方法，环板式结构需额外校核环板与法兰本体连接焊缝的剪切强度与弯曲强度。例如，某炼化项目中氢气管道（设计压力15MPa，设计温度450℃）采用DN200 PN250的环板式对焊法兰，材料为15CrMo，按公式计算得到的焊缝剪切应力为68MPa，安全系数为2.8，满足设计要求。建议工程技术人员使用专业法兰计算软件（如PV Elite或NozzlePro）进行三维建模校核，以获取更精确的应力云图。
环板式对焊法兰在石油化工装置中的典型应用包括：催化裂化装置的热风管道、加氢反应器进出口管线、乙烯裂解炉辐射段连接以及合成氨装置的高压蒸汽管网。以内蒙古某煤化工企业年产60万吨烯烃项目为例，其甲醇制烯烃（MTO）反应器出口管道设计温度620℃，设计压力8.6MPa，介质含催化剂颗粒，普通对焊法兰在运行10个月后出现密封面冲蚀。更换为佳宁锻造的环板式对焊法兰（材质为Inconel 625覆层+304基体，密封面采用硬质合金堆焊）后，连续运行38个月未发生泄漏，维修成本下降72%。该案例充分体现了环板式结构在恶劣工况下的长期可靠性。
在海洋工程领域，南海某深水气田开发项目选用环板式对焊法兰作为水下管汇的连接件，材料为超级双相不锈钢S32750，通过ISO 15156/NACE MR0175抗硫化物应力开裂验证。法兰表面进行三道涂层防护：无机锌底漆+环氧树脂中间漆+聚氨酯面漆，盐雾试验超过4000小时无起泡。水下安装时，环板的余量设计使得ROV（水下机器人）操作简便，安装效率比传统法兰提升30%。
环板式对焊法兰的安装应严格遵循以下步骤：首先清理密封面及螺栓孔，检查是否存在毛刺、划伤或锈蚀；其次在密封面涂抹二硫化钼防咬合剂（高温工况需使用铜基防卡剂）；然后按十字交叉顺序逐颗拧紧螺栓，分三次达到目标预紧力，首次至50%，二次至80%，最终定扭矩。对于大口径法兰（DN≥300），推荐使用液压扳手或螺栓拉伸器以确保预紧力均匀。安装完成后需进行现场压力试验，试验压力为设计压力的1.5倍，稳压10分钟无压降。
常见问题包括密封面泄漏、螺栓松动及环板焊缝开裂。预防措施包括：定期检测螺栓残余预紧力（如采用超声波螺栓伸长量测量法）；每12个月对法兰密封面进行目视检查与磁粉检测；环板焊缝每运行一个检修周期（通常3-5年）进行一次超声波检测。佳宁锻造提供完整的安装指导文件及售后服务，技术团队可到现场协助进行法兰扭矩计算与密封性验证。
到2026年，全球法兰市场规模预计达到230亿美元，其中环板式对焊法兰的年复合增长率约8.5%，主要驱动力来自高压氢气储运、超临界CO₂管道以及高温熔盐储能系统。材料方面，镍基合金、钛合金及锆材环板式法兰将在核废料处理及海水淡化领域获得应用突破。智能制造方面，法兰生产厂家正逐步引入数字化锻造工艺，通过在线温度监控与压力闭环控制，将锻造流线组织均匀度提升至90%以上。佳宁锻造已布局智能工厂建设，实现了从原材料入库到成品出库的全流程MES系统管理，产品追溯信息可实时同步至客户运维平台。
未来五年内，环板式法兰或将出现更优化的变体结构，如带止裂槽的环板设计、可拆卸式环板模块以及集成传感器接口的智能法兰。在标准层面，ISO 7005系列标准正在修订，预计将纳入环板式法兰的专项设计与检验规范，推动该产品在全球更大范围内的标准化应用。对于使用单位而言，及时掌握这些技术动向，结合自身工况谨慎选型，将有效提升管道系统的安全系数与全生命周期经济效益。
佳宁锻造深耕环板式对焊法兰领域十余年，持续投入材料研发与工艺改进，产品广泛应用于炼油、化工、电力、冶金及新能源等行业。公司拥有多项环板式结构专利，配备德国通快激光切割线、日本三菱重工锻造压机及蔡司三维扫描仪等先进装备，检测中心取得CNAS认可。每一件法兰出厂前均经过严格检验，并能提供完整的材质证明书、热处理报告及无损检测记录。欢迎有环板式法兰采购需求或技术咨询的客户与我们联系，获取选型方案及真实案例资料。（咨询热线：176 9623 6479）
